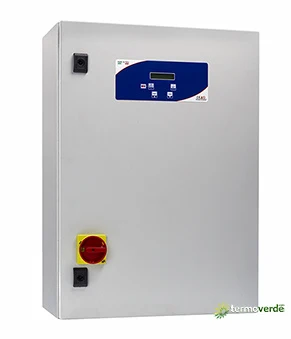

400V 2x(10÷17)A Lovato – Salupo Star Delta Plus 2 400-7.5 Quadro elettrico avviamento stella triangolo 2 motori motori per booster di pressione, acque pulite e reflue con display – 4 diverse protezioni attive

–

CARATTERISTICHE GENERALI

• Tensione di funzionamento 400Vac ±10% 50/60Hz
• Sezionatore generale con blocca porta
• Pulsante per il funzionamento automatico
• Pulsante per il funzionamento manuale (stabile/instabile)
• Pulsante tacitazione sirena
• N°2 temporizzatori stella triangolo regolabili
• Fusibile di protezione circuito ausiliario
• Fusibile di protezione per ogni motore
• N°6 contattori
• Morsettiera di collegamento
• Contenitore esterno in metallo
• Grado di protezione IP55
• Temperatura d’impiego -5/+40°C

VANTAGGI

• Display LCD multilingua per la visualizzazione di:

Tensione di rete
Corrente per ogni motore
Contaore per ogni motore
Stato pressostati
Stato livello
Pressione impianto con trasduttore di pressione
Livello vasca in metri con sonda piezoresistiva
Tutti i messaggi relativi al funzionamento dei motori

• Autoapprendimento corrente massima e minima per ogni motore
• Numero massimo avviamenti ora regolabile
• Test avvio motori regolabile (24-48-72-96h)
• Marcia a secco con controllo di livello e corrente minima
• Sensibilità sonde regolabile
• Alternanza dei 2 motori disattivabile
• Ritardo di 3s tra la partenza dei 2 motori
• Commutazione automatica in caso di avaria motore
• Controllo perdita di pressione
• Attesa rientro rete regolabile
• Tacitazione sirena
• Funzionamento con pressostati, galleggianti, sonde, trasduttore di pressione e sonda piezoresistiva 4-20mA

INGRESSI/USCITE

• N°4 ingressi in bassissima tensione
• Ingresso 4-20mA
• N°2 ingressi in bassissima tensione per klixon motore
• N°2 uscite allarmi 12Vdc max 200mA per sirena e lampeggiante Led
• Uscita allarme max 5A NC-COM-NO (contatto puro)

PROTEZIONI

• Protezione minima e massima corrente per ogni motore con allarme
• Protezione mancanza e sequenza fasi con ripristino automatico e allarme
• Protezione minima e massima tensione con ripristino automatico e allarme
• Protezione klixon per ogni motore con ripristino automatico e allarme

Mod.	Potenza	CAMPO D’IMPIEGO
	V∼	KW	HP	AMPERE	A-H	L-W	P-D
Star Delta Plus 2 400-7.5	400	5,5	7,5	2x(10÷17)	600	400	230	18

–
