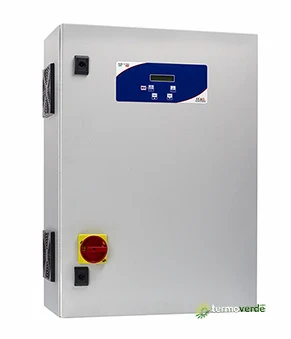

400V 23÷38A Siemens – Salupo Soft Start Plus 1 CLC 400-20 Quadro elettrico avviamento soft start 1 motore per il controllo della marcia a secco, acque pulite e reflue con display – 4 diverse protezioni attive

–

CARATTERISTICHE GENERALI

• Tensione di funzionamento 400Vac ±10% 50/60Hz
• Sezionatore generale con blocca porta
• Pulsante per il funzionamento automatico
• Pulsante per il funzionamento manuale (stabile/instabile)
• Pulsante tacitazione sirena
• Fusibile di protezione circuito ausiliario
• Fusibile di protezione motore
• Soft start con contatti di by-pass
• Ventilazione forzata completa di filtri (da 25Hp in poi)
• Termostato per ventola
• Morsettiera di collegamento
• Contenitore esterno in metallo
• Grado di protezione IP55
• Temperatura d’impiego -5/+40°C

VANTAGGI

• Display LCD multilingua per la visualizzazione di:

Tensione di rete
Corrente
Cosφ
Contaore
Stato livello
Pressione impianto con trasduttore di pressione
Livello vasca in metri con sonda piezoresistiva
Tutti i messaggi relativi al funzionamento del motore

• Autoapprendimento dati motore:

Cosφ
Corrente massima e minima

• Sistema adattivo riempimento pozzo
• Numero massimo avviamenti ora regolabile
• Test avvio motore regolabile (24-48-72-96h)
• Marcia a secco con controllo di livello, cosφ e corrente minima
• Sensibilità sonde regolabile
• Funzione Svuotamento (1 ingresso)/Riempimento (2 ingressi)
• Controllo perdita di pressione
• Attesa rientro rete regolabile
• Tacitazione sirena
• Rampa di accelerazione e decelerazione regolabile da trimmer
• Tensione di avviamento regolabile da trimmer
• Funzionamento con pressostati, galleggianti, sonde, trasduttore di pressione e sonda piezoresistiva 4-20mA

INGRESSI/USCITE

• N°4 ingressi in bassissima tensione
• Ingresso 4-20mA
• Ingresso in bassissima tensione per klixon motore
• N°2 uscite allarmi 12Vdc max 200mA per sirena e lampeggiante Led
• Uscita allarme max 5A NC-COM-NO (contatto puro)

PROTEZIONI

• Protezione minima e massima corrente con allarme
• Protezione mancanza e sequenza fasi con ripristino automatico e allarme
• Protezione minima e massima tensione con ripristino automatico e allarme
• Protezione klixon motore con ripristino automatico e allarme

Mod.	Potenza	CAMPO D’IMPIEGO
	V∼	KW	HP	AMPERE	A-H	L-W	P-D
Soft Start Plus 1 400-20	400	15	20	23÷38	500	400	230	16

–
