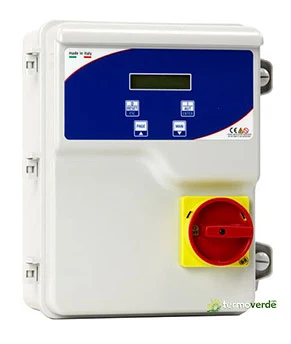

400V 2x(16÷32)A Lovato – Salupo Rain Plus 2 400-20 Quadro elettrico avviamento diretto 2 motori per impianti di raccolta prima pioggia con display – 4 diverse protezioni attive

–

CARATTERISTICHE GENERALI

• Tensione di funzionamento 230Vac +15/-20% 50/60Hz (SA692.xx)

• Tensione di funzionamento 400Vac +15/-20% 50/60Hz (SA695.xx)

• Sezionatore generale con blocca porta
• Pulsante per il funzionamento automatico

• Pulsante per il funzionamento manuale (stabile/instabile)

• Fusibile di protezione circuito ausiliario
• Fusibile di protezione motori

• N°2 contattori (SA695.xx)

• Contenitore esterno in materiale termoplastico

• Pressacavi

• Grado di protezione IP65

• Temperatura d’impiego -5/+50°C

• Umidità relativa 60% a 50°C (non condensata)


VANTAGGI

• Display LCD multilingua per la visualizzazione di:

Tensione di rete
Corrente per ogni motore
Contaore per ogni motore
Stato livello
Tutti i messaggi relativi al funzionamento dei motori

• Autoapprendimento corrente massima e minima per ogni motore
• Marcia a secco con controllo di livello e corrente minima
• Sensibilità sonde rogolabile
• Attesa avviamento motore regolabile per decantazione
• Alternanza dei 2 motori disattivabile
• Ritardo di 3s tra la partenza dei 2 motori
• Commutazione automatica in caso di avaria motore
• Attesa rientro rete regolabile
• Funzionamento con galleggianti e sonde

INGRESSI/USCITE

• N°3 ingressi in bassissima tensione per galleggianti o sonde (minimo/massimo1/massimo2)
• Ingresso in bassissima tensione per sensore pioggia
• N°2 ingressi in bassissima tensione per klixon motore
• Uscita 12Vdc max 200mA per sensore pioggia
• Uscita allarmi 12Vdc max 200mA per lampeggiante Led
• Uscita allarmi max 5A NC-COM-NO (contatto puro)

PROTEZIONI

• Protezione minima e massima corrente per ogni motore con allarme
• Protezione mancanza e sequenza fasi con ripristino automatico e allarme
• Protezione minima e massima tensione con ripristino automatico e allarme Protezione klixon per ogni motore con ripristino automatico e allarme

Mod.	Potenza	CAMPO D’IMPIEGO
	V∼	KW	HP	AMPERE	A-H	L-W	P-D
Rain Plus 2 400-20	400	7,5÷15	10÷20	2x(16÷32)	460	380	150	6,6

–

Produttore Istruzioni Scheda tecnica
