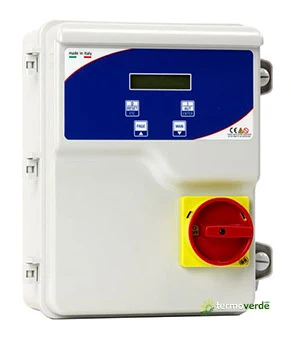

400V 4÷25A Lovato – Salupo Rain Plus 1 400-15 Quadro elettrico avviamento diretto 1 motore per impianti di raccolta prima pioggia con display – 4 diverse protezioni attive

–

CARATTERISTICHE GENERALI

• Tensione di funzionamento 230Vac +15/-20% 50/60Hz (SA682.xx)
• Tensione di funzionamento 400Vac +15/-20% 50/60Hz (SA685.xx)
• Sezionatore generale con blocca porta
• Pulsante per il funzionamento automatico
• Pulsante per il funzionamento manuale (stabile/instabile)
• Fusibile di protezione circuito ausiliario
• Fusibile di protezione motore
• Contattore (SA685.xx)
• Contenitore esterno in materiale termoplastico
• Pressacavi
• Grado di protezione IP65
• Temperatura d’impiego -5/+50°C
• Umidità relativa 60% a 50°C (non condensata)

VANTAGGI

• Display LCD multilingua per la visualizzazione di:

Tensione di rete
Corrente
Contaore
Stato livello
Tutti i messaggi relativi al funzionamento del motore

• Autoapprendimento corrente massima e minima motore
• Marcia a secco con controllo di livello e corrente minima
• Sensibilità sonde rogolabile
• Attesa avviamento motore regolabile per decantazione
• Attesa rientro rete regolabile
• Funzionamento con galleggianti e sonde

INGRESSI/USCITE

• N°2 ingressi in bassissima tensione per galleggianti o sonde (minimo/massimo)
• Ingresso in bassissima tensione per sensore pioggia
• Ingresso in bassissima tensione per klixon motore
• Uscita 12Vdc max 200mA per sensore pioggia
• Uscita allarmi 12Vdc max 200mA per lampeggiante Led
• Uscita allarmi max 5A NC-COM-NO (contatto puro)

PROTEZIONI

• Protezione minima e massima corrente con allarme
• Protezione mancanza e sequenza fasi con ripristino automatico e allarme
• Protezione minima e massima tensione con ripristino automatico e allarme
• Protezione klixon motore con ripristino automatico e allarme

Mod.	Potenza	CAMPO D’IMPIEGO
	V∼	KW	HP	AMPERE	A-H	L-W	P-D
Rain Plus 1 400-15	400	2,2÷11	3÷15	4÷25	345	285	165	3,4

–

Produttore Istruzioni Scheda tecnica
