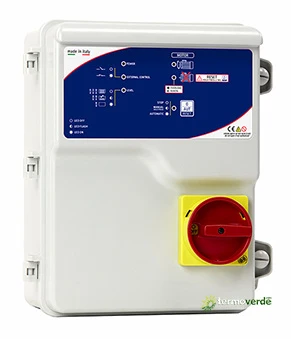

400V 0,5÷16A Lovato – Salupo Level 400-10 Quadro elettrico avviamento diretto 1 motore per acque pulite – 3 diverse protezioni attive

–

CARATTERISTICHE GENERALI

• Tensione di funzionamento 230Vac +15/-20% 50/60Hz (SA612.xx)
• Tensione di funzionamento 400Vac +15/-20% 50/60Hz (SA615.xx)
• Sezionatore generale con blocca porta
• Pulsante per il funzionamento automatico -0- manuale
• Trimmer corrente massima
• Trimmer sonda temporizzata 1÷240min
• Trimmer sensibilità sonda 1÷100kohm
• Spia Led “POWER” (presenza rete)
• Spia Led marcia
• Spia Led sovraccarico motore
• Spia Led stato motore
• Spia Led “EXTERNAL CONTROL” (stato pressostato o galleggiante)
• Spia Led “LEVEL” (stato livello)
• Fusibile di protezione circuito ausiliario
• Fusibile di protezione motore
• Contattore (SA615.xx)
• Contenitore esterno in materiale termoplastico
• Pressacavi
• Grado di protezione IP65
• Temperatura d’impiego -5/+50°C
• Umidità relativa 60% a 50°C (non condensata)

VANTAGGI

• Configurazione tramite Dip switch
• Marcia a secco con controllo di livello (3 o 2 sonde temporizzate)
• Sensibilità sonde regolabile
• Funzione Svuotamento/Riempimento
• Funzionamento con pressostato, galleggiante e sonde

INGRESSI/USCITE

• Ingresso in bassissima tensione per controllo di livello (3 o 2 sonde temporizzate)
• Ingresso in bassissima tensione per pressostato o galleggiante

PROTEZIONI

• Protezione massima corrente con allarme
• Protezione mancanza e sequenza fasi con ripristino automatico e allarme
• Protezione minima e massima tensione disattivabile con ripristino automatico e allarme

Mod.	Potenza	Corrente
	V∼	KW	HP	PROTEZIONE	A-H	L-W	P-D
Level 400-10	400	0,37÷7,5	0,5÷10	0,5÷16	285	245	140	2,7

–

Produttore Istruzioni Scheda tecnica
