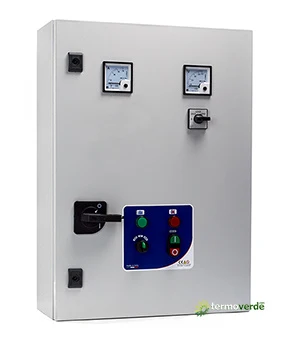

400V 250÷420A Lovato – Salupo Impedance 1 400-200 Quadro elettrico avviamento statorico ad impedenza 1 motore con voltmetro e amperometro – Protezione massima corrente con allarme

–

CARATTERISTICHE GENERALI

• Tensione di funzionamento 400Vac ±10% 50/60Hz
• Sezionatore generale con blocca porta
• Selettore per il funzionamento automatico -0- manuale
• Pulsante marcia-arresto per il funzionamento manuale
• Temporizzatore impedenza regolabile
• Spia Led marcia
• Spia Led sovraccarico
• Voltmetro analogico 72×72
• Commutatore voltmetrico
• Amperometro analogico 72×72
• Fusibile di protezione circuito ausiliario
• Trasformatore per circuito ausiliario
• Fusibile di protezione motore
• N°2 contattori
• Impedenza trifase con termostato
• Relè termico ripristinabile internamente
• Morsettiera di collegamento
• Contenitore esterno in metallo
• Grado di protezione IP55
• Temperatura d’impiego -5/+40°C

INGRESSI/USCITE

• N°2 ingressi in bassissima tensione per pressostato o galleggianti
  (livello minimo/massimo)

PROTEZIONI

• Protezione massima corrente con allarme

Mod.	Potenza	Corrente
	V∼	KW	HP	AMPERE	A-H	L-W	P-D
Impedance 1 400-200	400	150	200	250÷420	1800	800	470	212

–

Produttore Istruzioni Scheda tecnica
