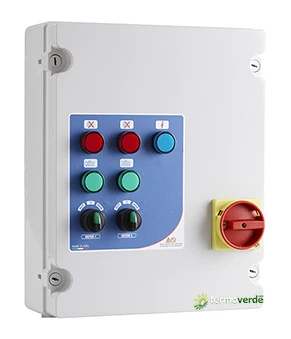

400V 3x(17÷23)A Lovato – Salupo EVO 3 MULTI PRO 400-10 Quadro elettrico avviamento diretto 3 motori per booster di pressione e acque reflue – Protezione massima corrente per ogni motore con allarme

–

CARATTERISTICHE GENERALI

• Tensione di funzionamento 230Vac ±10% 50/60Hz (SA673.xx)
• Tensione di funzionamento 400Vac ±10% 50/60Hz (SA683.xx)
• Sezionatore generale con blocca porta
• N°3 selettori per il funzionamento automatico -0- manuale (stabile)
• Spia Led presenza rete
• N°3 spie Led marcia
• N°3 spie Led sovraccarico
• Fusibile di protezione circuito ausiliario
• Trasformatore per circuito ausiliario
• Fusibile di protezione per ogni motore
• N°3 contattori
• N°3 relè termici ripristinabili internamente
• Morsettiera di collegamento
• Contenitore esterno in materiale termoplastico
• Pressacavi
• Grado di protezione IP65
• Temperatura d’impiego -5/+40°C

VANTAGGI

• Configurazione tramite Dip switch
• Alternanza dei 3 motori
• Ritardo di 3s tra la partenza dei 3 motori


INGRESSI/USCITE

• N°2 ingressi in bassissima tensione per pressostato o galleggianti (livello minimo/massimo motore 1)
• N°2 ingressi in bassissima tensione per pressostato o galleggianti (livello minimo/massimo motore 2)
• N°2 ingressi in bassissima tensione per pressostato o galleggianti (livello minimo/massimo motore 3)

PROTEZIONI

• Protezione massima corrente per ogni motore con allarme

Mod.	Potenza	Corrente
	V∼	KW	HP	AMPERE	A-H	L-W	P-D
EVO 3 MULTI 400-10	400	7,5	10	3x(17÷23)	460	380	150	10,7

–

Produttore Istruzioni Scheda tecnica
