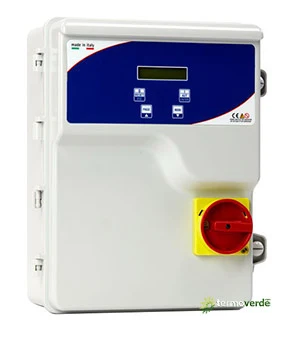

400V 2x(16÷32)A Lovato – Salupo Dual Motor Plus 400-20 Quadro elettrico avviamento diretto 2 motori per booster di pressione con display – 3 differenti protezioni attive

–

CARATTERISTICHE GENERALI

• Tensione di funzionamento 230Vac +15/-20% 50/60Hz (SA633.xx)
• Tensione di funzionamento 400Vac +15/-20% 50/60Hz (SA636.xx)
• Sezionatore generale con blocca porta
• Pulsante per il funzionamento automatico
• Pulsante per il funzionamento manuale (stabile/instabile)
• Fusibile di protezione circuito ausiliario
• Fusibile di protezione motori
• N°2 contattori (SA636.xx)
• Contenitore esterno in materiale termoplastico
• Pressacavi
• Grado di protezione IP65
• Temperatura d’impiego -5/+50°C
• Umidità relativa 60% a 50°C (non condensata)

VANTAGGI:

• Display LCD multilingua per la visualizzazione di:

Tensione di rete
Corrente per ogni motore
Contaore per ogni motore
Stato pressostati
Stato livello
Pressione impianto con trasduttore di pressione

Tutti i messaggi relativi al funzionamento dei motori

• Autoapprendimento corrente massima e minima per ogni motore
• Numero massimo avviamenti ora regolabile
• Marcia a secco con controllo di livello e corrente minima
• Alternanza dei 2 motori disattivabile
• Ritardo di 3s tra la partenza dei 2 motori
• Commutazione automatica in caso di avaria motore
• Controllo perdita di pressione
• Attesa rientro rete regolabile
• Funzionamento con pressostati, galleggianti, sonde e trasduttore di pressione

INGRESSI/USCITE

• Ingresso in bassissima tensione per pressostato start
• Ingresso in bassissima tensione per pressostato emergenza
• Ingresso 4-20mA
• N°2 ingressi in bassissima tensione per galleggianti o sonde

PROTEZIONI

• Protezione minima e massima corrente per ogni motore con allarme
• Protezione mancanza e sequenza fasi con ripristino automatico e allarme
• Protezione minima e massima tensione con ripristino automatico e allarme

Mod.	Potenza	Corrente
	V∼	KW	HP	AMPERE	A-H	L-W	P-D
Dual Motor Plus 400-20	400	7,5÷15	10÷20	2x(16÷32)	460	380	150	6,6

–

Produttore Istruzioni Scheda tecnica
