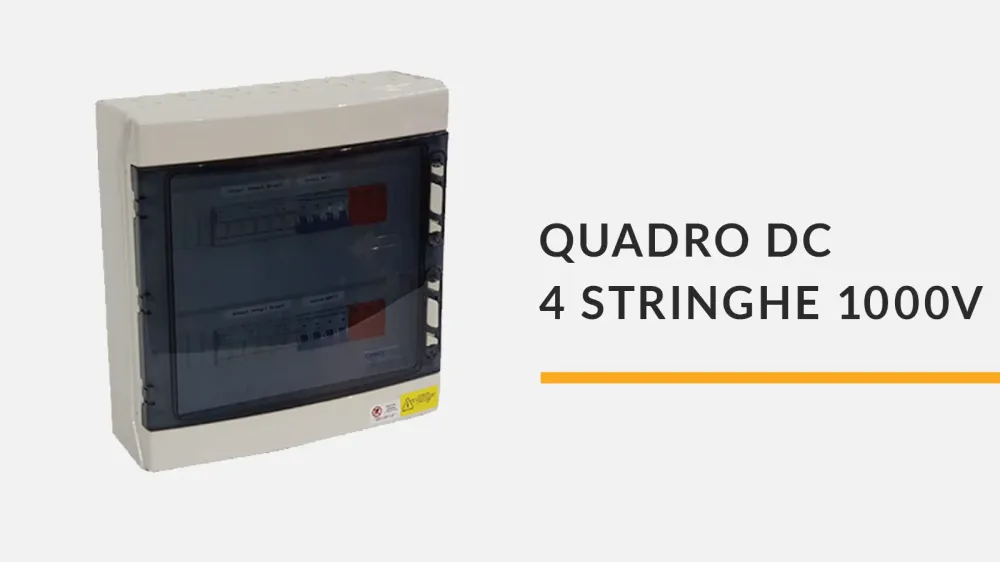

Quadro di campo fotovoltaico DC 2+2 stringhe 1000Vdc per 2 MPPT con magnetotermici e scaricatori di sovratensione
Il quadro di campo fotovoltaico DC 2+2 stringhe 1000Vdc per 2 MPPT è un quadro elettrico progettato per la protezione, il sezionamento e la distribuzione delle stringhe fotovoltaiche lato corrente continua negli impianti fotovoltaici con inverter dotati di doppio MPPT.
Il quadro consente la gestione di quattro stringhe fotovoltaiche configurate in modalità 2+2 per due ingressi MPPT indipendenti dell’inverter, garantendo protezione elettrica e sicurezza operativa dell’impianto.
La presenza di interruttori magnetotermici dedicati per ciascun gruppo di stringhe e di scaricatori di sovratensione tipo 2 assicura la protezione dei moduli fotovoltaici e dell’inverter da sovracorrenti e sovratensioni transitorie sul lato corrente continua.
Funzione del quadro di campo DC negli impianti fotovoltaici
Il quadro di campo DC rappresenta il punto di raccolta e protezione delle stringhe fotovoltaiche prima dell’ingresso nell’inverter. La sua funzione principale è garantire il corretto sezionamento delle linee, la protezione da sovracorrenti e la salvaguardia dei componenti dell’impianto.
Negli impianti fotovoltaici con inverter dotati di più inseguitori MPPT il quadro permette la gestione separata delle stringhe, migliorando l’efficienza di conversione energetica e la stabilità del sistema.
Gli scaricatori di sovratensione installati sul lato DC proteggono l’impianto da sovratensioni causate da fenomeni atmosferici o da manovre elettriche sulla rete, contribuendo ad aumentare l’affidabilità complessiva del sistema fotovoltaico.
Il quadro di campo consente inoltre una gestione ordinata delle connessioni elettriche e facilita le operazioni di manutenzione e verifica dell’impianto.
Caratteristiche principali del quadro di campo DC
- Gestione di 4 stringhe fotovoltaiche configurazione 2+2 per inverter con doppio MPPT
- Tensione nominale lato corrente continua fino a 1000Vdc
- Protezione delle stringhe tramite interruttori magnetotermici 2 poli
- Protezione contro sovratensioni tramite scaricatori tipo 2 lato DC
- Centralino da parete in materiale ABS con grado di protezione IP65
- Struttura compatta con configurazione modulare 12+12 moduli
- Morsetti per connessione ingresso e uscita stringhe fotovoltaiche
- Cablaggio interno e predisposizione per installazione rapida
- Pressacavi e sistema di identificazione delle linee
Applicazioni del quadro di campo fotovoltaico
- Impianti fotovoltaici residenziali e commerciali
- Impianti con inverter dotati di due ingressi MPPT
- Sistemi fotovoltaici con gestione separata delle stringhe
- Installazioni fotovoltaiche su coperture civili o industriali
- Impianti con tensione lato DC fino a 1000V
- Sistemi di produzione di energia da fonte solare
Componenti inclusi nel quadro di campo DC
- 1 centralino da parete in ABS grado di protezione IP65 configurazione 12+12 moduli
- 2 interruttori magnetotermici 2 poli 25A per corrente continua 1000Vdc
- 2 scaricatori di sovratensione tipo 2 per linea DC 1000Vdc
- Morsetti per ingresso e uscita delle stringhe fotovoltaiche
- Cablaggi elettrici interni
- Pressacavi per passaggio cavi
- Etichettatura identificativa delle linee
Specifiche tecniche del quadro di campo DC
| Tipologia quadro | Quadro di campo fotovoltaico lato corrente continua |
|---|---|
| Configurazione stringhe | 2 + 2 stringhe per inverter con doppio MPPT |
| Tensione nominale DC | 1000Vdc |
| Protezione stringhe | Interruttori magnetotermici 2 poli 25A |
| Protezione sovratensioni | Scaricatori tipo 2 lato corrente continua |
| Grado di protezione involucro | IP65 |
| Materiale carpenteria | Centralino ABS da parete |
| Configurazione modulare | 12 + 12 moduli |
Installazione del quadro di campo DC fotovoltaico
Il quadro è progettato per installazione a parete in prossimità dei campi fotovoltaici o delle linee di discesa delle stringhe, facilitando il collegamento con l’inverter e riducendo la lunghezza dei cablaggi lato corrente continua.
Il contenitore in ABS con grado di protezione IP65 garantisce una buona resistenza agli agenti atmosferici, alla polvere e all’umidità, rendendolo adatto sia per installazioni interne che esterne.
Il collegamento e la configurazione del quadro devono essere effettuati da personale tecnico qualificato nel rispetto delle normative elettriche e delle specifiche di progetto dell’impianto fotovoltaico.
