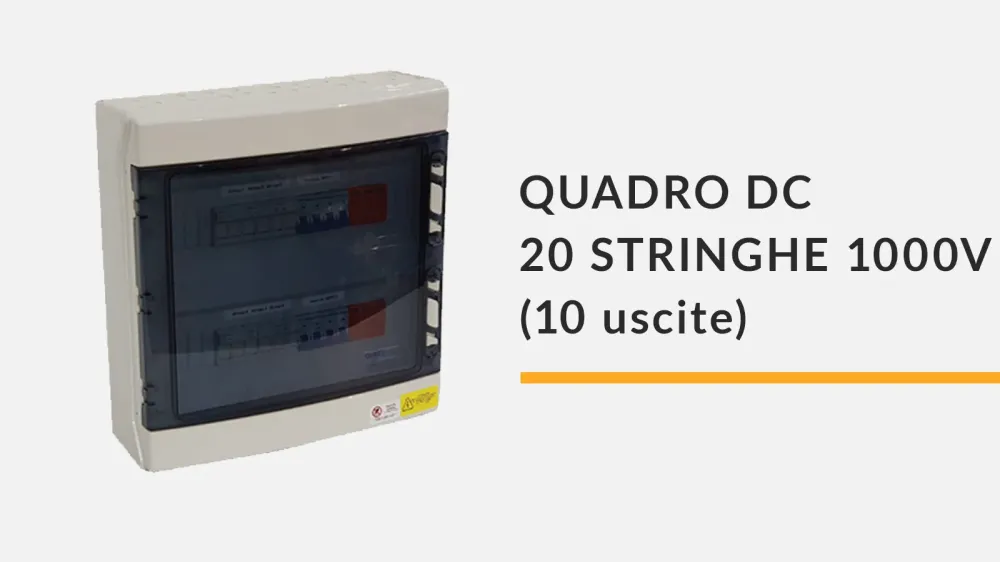

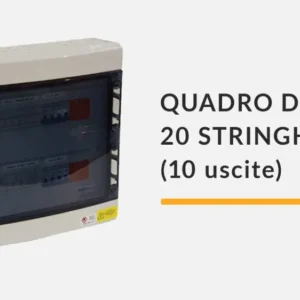

Quadro di campo DC fotovoltaico 20 stringhe 1000V con 10 uscite e bobine di sgancio
Il quadro di campo DC fotovoltaico per 20 stringhe a 1000V con 10 uscite e bobine di sgancio è un quadro elettrico progettato per la raccolta, protezione e gestione del lato corrente continua (DC) negli impianti fotovoltaici di media e grande potenza.
Il quadro è configurato per la gestione di 20 stringhe fotovoltaiche con 10 uscite verso inverter o dispositivi di conversione. Integra sistemi di protezione, sezionamento e sicurezza progettati per garantire continuità operativa, protezione delle linee in corrente continua e affidabilità dell’impianto anche in condizioni ambientali gravose.
Questo quadro di campo DC per impianti fotovoltaici consente di convogliare in modo ordinato le stringhe fotovoltaiche verso le sezioni di conversione, assicurando protezione contro sovracorrenti e sovratensioni e permettendo l’apertura da remoto tramite bobine di sgancio in logiche di sicurezza e manutenzione.
Funzione del quadro di campo DC negli impianti fotovoltaici
Il quadro elettrico di campo DC fotovoltaico rappresenta il punto di raccolta e protezione delle stringhe provenienti dai moduli fotovoltaici. La sua funzione principale è gestire il lato corrente continua dell’impianto garantendo sicurezza elettrica, protezione dei circuiti e semplificazione del cablaggio verso gli inverter.
Il quadro consente di controllare e proteggere le linee DC mediante dispositivi dedicati come:
- interruttori magnetotermici in corrente continua
- bobine di sgancio per apertura da remoto
- scaricatori di sovratensione DC
- componenti di connessione e cablaggio protetti
In caso di sovracorrenti, anomalie di linea o necessità di sezionamento, i dispositivi installati nel quadro intervengono per proteggere le stringhe, i cavi e le apparecchiature collegate, contribuendo alla sicurezza complessiva del sistema fotovoltaico.
Negli impianti fotovoltaici il quadro di campo DC permette inoltre una gestione più ordinata delle stringhe, migliora la protezione delle tratte in corrente continua e facilita le operazioni di controllo, manutenzione e diagnostica.
La presenza delle bobine di sgancio consente inoltre l’integrazione con logiche di comando esterno e sicurezza impiantistica per l’apertura dei circuiti in caso di emergenza o gestione remota.
Caratteristiche principali del quadro di campo DC 20 stringhe 1000V
- Gestione di 20 stringhe fotovoltaiche in corrente continua
- Configurazione con 10 uscite verso inverter o dispositivi di conversione
- Tensione nominale lato DC pari a 1000V
- Interruttori magnetotermici 4 poli 32A per protezione delle linee
- Bobine di sgancio 230/400VAC per apertura da remoto o comando esterno
- Scaricatori di sovratensione modulari T2 per protezione contro sovratensioni impulsive
- Centralino da parete in ABS con grado di protezione IP66
- Adatto per installazioni in esterni e ambienti con polvere, umidità o agenti atmosferici
- Pressacavi IP68 per cablaggio protetto delle stringhe e delle uscite
- Fornitura completa di accessori di montaggio e documentazione tecnica
Applicazioni del quadro di campo DC fotovoltaico
- Impianti fotovoltaici industriali di media e grande potenza
- Impianti fotovoltaici commerciali con più stringhe in corrente continua
- Installazioni fotovoltaiche su coperture industriali e capannoni
- Campi fotovoltaici con raccolta centralizzata delle stringhe
- Impianti con più linee DC convogliate verso inverter
- Sistemi fotovoltaici con esigenze di protezione contro sovratensioni e sgancio remoto
- Installazioni in ambienti esterni esposti a polvere, umidità e agenti atmosferici
Componenti inclusi nel quadro elettrico DC
- 1 centralino ABS da parete IP66 da 96 moduli dimensioni 55 × 66 × 27 cm
- 10 interruttori magnetotermici 4 poli 32A 1000Vdc 6kA
- 10 sganciatori a lancio di corrente 230/400VAC
- 10 scaricatori di sovratensione modulari T2 1000Vdc
- 14 pressacavi IP68 diametro 4–8 mm
- Tasselli e viti per montaggio a parete
- Schema elettrico dettagliato
- Istruzioni visive per l’installazione
- Etichette identificative dei componenti secondo normative di sicurezza
Specifiche tecniche del quadro di campo DC fotovoltaico
| Tipologia quadro | Quadro di campo DC fotovoltaico per raccolta e protezione stringhe |
|---|---|
| Numero stringhe | 20 stringhe |
| Numero uscite | 10 uscite |
| Tensione nominale DC | 1000Vdc |
| Protezione linee | Interruttori magnetotermici 4 poli 32A 6kA |
| Comando di sgancio | Bobine di sgancio 230/400VAC |
Protezione sovrat
