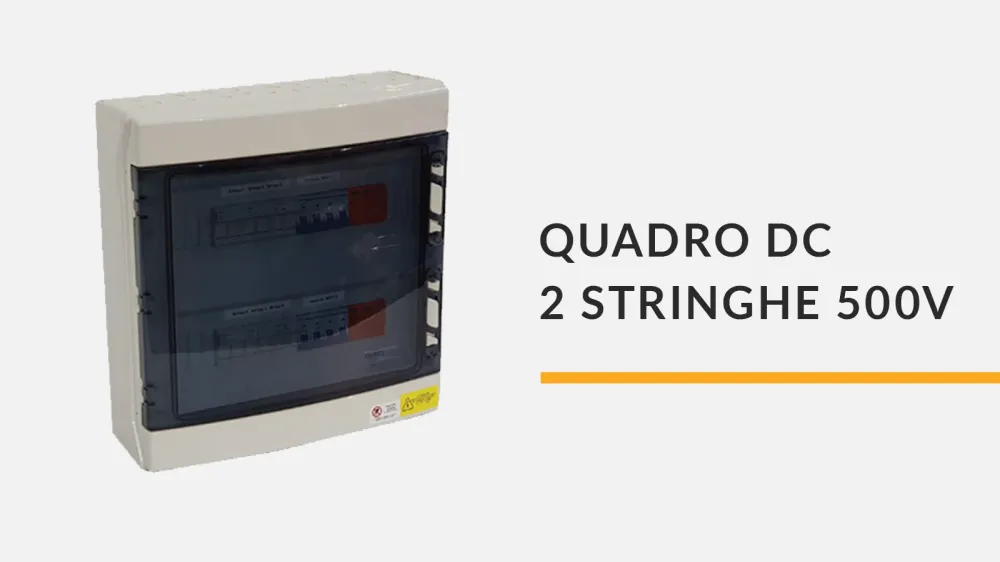

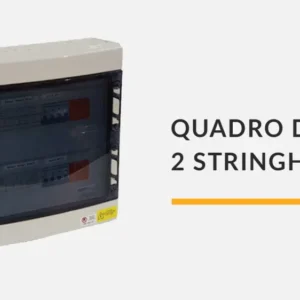

Quadro fotovoltaico DC 2 stringhe 500 Vdc per 2 MPPT con interruttori magnetotermici e scaricatori di sovratensione
Il quadro fotovoltaico DC per 2 stringhe da 500 Vdc è un centralino elettrico progettato per la protezione e gestione del lato corrente continua negli impianti fotovoltaici con inverter dotati di due MPPT. Il quadro consente il collegamento sicuro delle stringhe fotovoltaiche all’inverter integrando sistemi di protezione magnetotermica e scaricatori di sovratensione.
La configurazione del quadro permette la gestione di due stringhe fotovoltaiche indipendenti, ognuna protetta tramite interruttore magnetotermico dedicato. Il sistema garantisce protezione delle linee DC e dei dispositivi elettronici dell’impianto contro sovracorrenti e sovratensioni di origine atmosferica o indotta.
Il quadro è realizzato in centralino da parete in ABS con grado di protezione IP65 ed è progettato per installazioni in ambienti esterni o industriali dove è richiesta una protezione elevata contro polvere e umidità.
Funzione del quadro DC negli impianti fotovoltaici
Il quadro DC rappresenta il punto di raccolta e protezione delle stringhe fotovoltaiche prima dell’ingresso nell’inverter. La sua funzione principale è garantire sicurezza elettrica e protezione dei componenti dell’impianto.
Gli interruttori magnetotermici installati nel quadro permettono il sezionamento e la protezione delle linee in corrente continua provenienti dai moduli fotovoltaici.
- protezione da sovracorrente delle stringhe fotovoltaiche
- sezionamento delle linee DC
- protezione dell’inverter
- gestione sicura delle connessioni elettriche
Gli scaricatori di sovratensione DC tipo 2 proteggono l’impianto fotovoltaico da sovratensioni transitorie causate da fulminazioni indirette o disturbi di rete che potrebbero danneggiare inverter e componenti elettronici.
Caratteristiche principali del quadro fotovoltaico DC 2 stringhe
- Gestione di 2 stringhe fotovoltaiche indipendenti
- Tensione nominale lato corrente continua fino a 500 Vdc
- Protezione magnetotermica dedicata per ogni stringa
- Scaricatori di sovratensione DC tipo 2 per protezione da sovratensioni
- Centralino da parete in ABS ad alta resistenza
- Grado di protezione IP65 per installazioni esterne
- Cablaggio interno professionale e morsetti di connessione
- Pressacavi per ingresso e uscita dei cavi fotovoltaici
- Etichettatura tecnica dei circuiti elettrici
Applicazioni del quadro DC per impianti fotovoltaici
- Impianti fotovoltaici residenziali
- Impianti fotovoltaici commerciali di piccola potenza
- Sistemi con inverter dotati di due MPPT
- Installazioni su tetti civili e industriali
- Impianti con due stringhe fotovoltaiche indipendenti
- Sistemi di produzione di energia da fonte solare
Componenti inclusi nel quadro elettrico DC
- 1 centralino da parete in ABS con grado di protezione IP65
- Centralino modulare da 12 moduli
- 2 interruttori magnetotermici 2 poli 16A 500 Vdc
- 2 scaricatori di sovratensione DC tipo 2 500 Vdc
- Morsetti di ingresso e uscita delle stringhe fotovoltaiche
- Cablaggi interni professionali
- Pressacavi per ingresso e uscita cavi
- Etichettatura tecnica dei componenti
Specifiche tecniche del quadro DC fotovoltaico
| Tipologia quadro | Quadro elettrico DC per impianti fotovoltaici |
|---|---|
| Numero stringhe | 2 stringhe fotovoltaiche |
| Tensione nominale | 500 Vdc |
| Protezione linee | Interruttori magnetotermici 2P 16A |
| Protezione sovratensioni | Scaricatori di sovratensione DC tipo 2 |
| Numero MPPT | 2 MPPT |
| Grado di protezione | IP65 |
| Materiale centralino | ABS per installazione da parete |
Installazione del quadro DC per impianti fotovoltaici
Il quadro DC è progettato per installazione a parete in prossimità dei moduli fotovoltaici o nelle vicinanze dell’inverter. Il centralino con grado di protezione IP65 consente l’installazione anche in ambienti esterni o in locali tecnici esposti a polvere e umidità.
Il collegamento delle stringhe fotovoltaiche deve essere eseguito da installatori qualificati secondo le normative elettriche vigenti e secondo le specifiche tecniche dell’impianto fotovoltaico.
La corretta installazione del quadro garantisce protezione dell’inverter e delle linee DC contribuendo alla sicurezza e affidabilità dell’intero sistema di generazione fotovoltaica.
Domande frequenti sul quadro DC fotovoltaico
A cosa serve un quadro DC negli impianti fotovoltaici
Il quadro DC raccoglie e protegge le stringhe fotovol
