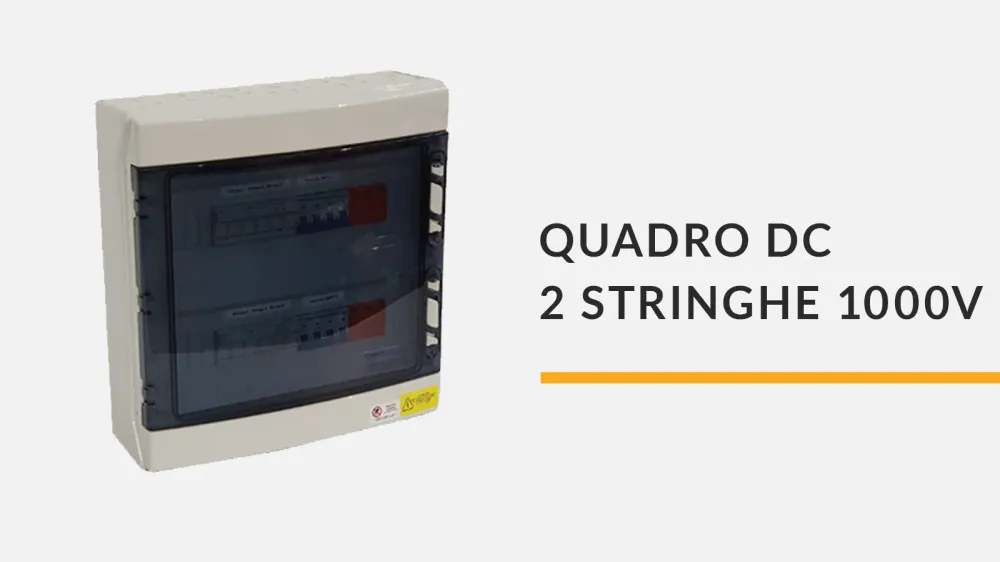

Quadro di campo fotovoltaico DC 2 stringhe 1000V con protezioni magnetotermiche e scaricatori SPD per inverter con 2 MPPT
Il quadro di campo fotovoltaico DC a 1000V è un centralino progettato per la gestione e la protezione delle stringhe lato corrente continua negli impianti fotovoltaici dotati di inverter con due ingressi MPPT indipendenti.
Il quadro consente la connessione e la protezione di due stringhe fotovoltaiche attraverso interruttori magnetotermici dedicati e sistemi di protezione contro le sovratensioni, garantendo sicurezza operativa e continuità di funzionamento dell’impianto.
La carpenteria in ABS con grado di protezione IP65 rende il quadro adatto all’installazione in ambienti esterni e industriali, assicurando protezione contro polvere, umidità e agenti atmosferici.
Funzione del quadro di campo DC negli impianti fotovoltaici
Il quadro di campo lato corrente continua rappresenta il punto di protezione e distribuzione delle stringhe fotovoltaiche prima della connessione all’inverter. La sua funzione principale è garantire la sicurezza elettrica delle linee DC e proteggere l’inverter da anomalie elettriche.
Gli interruttori magnetotermici proteggono le stringhe fotovoltaiche da sovraccarichi e cortocircuiti, mentre gli scaricatori di sovratensione SPD tipo 2 proteggono i componenti dell’impianto da sovratensioni di origine atmosferica o da manovre elettriche sulla rete.
Questa configurazione consente una gestione ordinata delle stringhe fotovoltaiche e facilita le operazioni di manutenzione e diagnostica dell’impianto.
Caratteristiche principali del quadro DC fotovoltaico
- Gestione di due stringhe fotovoltaiche indipendenti
- Compatibilità con inverter dotati di due ingressi MPPT
- Protezione magnetotermica dedicata per ogni stringa
- Scaricatori di sovratensione SPD tipo 2 per protezione lato corrente continua
- Carpenteria in ABS da parete con grado di protezione IP65
- Installazione in ambienti esterni e industriali
- Morsetti di ingresso e uscita per collegamento delle stringhe
- Cablaggi interni pronti all’installazione
- Pressacavi stagni per passaggio cavi
- Etichettatura dei componenti per identificazione e manutenzione
Applicazioni del quadro di campo fotovoltaico DC
- Impianti fotovoltaici residenziali e commerciali
- Impianti fotovoltaici con inverter dotati di due MPPT
- Sistemi fotovoltaici con gestione separata delle stringhe
- Installazioni su tetti di edifici residenziali o industriali
- Impianti con protezione lato corrente continua fino a 1000V
- Installazioni fotovoltaiche in ambienti esterni
Componenti inclusi nel quadro di campo DC
- 1 centralino da parete in ABS grado di protezione IP65
- 2 interruttori magnetotermici 2 poli 16A 1000Vdc
- 2 scaricatori di sovratensione SPD tipo 2 1000Vdc
- Morsetti di ingresso e uscita per collegamento stringhe
- Cablaggi interni preassemblati
- Pressacavi stagni per passaggio cavi
- Etichettatura dei componenti
Specifiche tecniche del quadro DC fotovoltaico
| Tipologia quadro | Quadro di campo fotovoltaico lato corrente continua |
|---|---|
| Numero stringhe | 2 stringhe fotovoltaiche |
| Tensione nominale | 1000 Vdc |
| Protezione stringhe | Interruttori magnetotermici 2 poli 16A |
| Protezione sovratensioni | SPD tipo 2 lato corrente continua |
| Materiale carpenteria | ABS da parete |
| Grado di protezione | IP65 |
| Configurazione inverter | Compatibile con inverter dotati di 2 MPPT |
Installazione del quadro di campo DC fotovoltaico
Il quadro è progettato per installazioni in prossimità dei campi fotovoltaici o vicino all’inverter, facilitando la gestione delle stringhe lato corrente continua.
Il centralino con grado di protezione IP65 garantisce la protezione dei componenti interni contro polvere e agenti atmosferici, consentendo l’installazione in ambienti esterni o industriali.
L’installazione deve essere eseguita da personale tecnico qualificato secondo le normative elettriche vigenti e le specifiche tecniche del sistema fotovoltaico.
Domande frequenti sul quadro di campo fotovoltaico DC
A cosa serve il quadro di campo lato DC
Il quadro di campo DC serve per proteggere e gestire le stringhe fotovoltaiche prima della connessione all’inverter, integrando protezioni magnetotermiche e dispositivi contro le sovratensioni.
Per quali inverter è adatto questo quadro
Il quadro è progettato per inverter fotovoltaici dotati di due ingressi MPPT indipendenti, consentendo la gestione separata di due stringhe fotovoltaiche.
