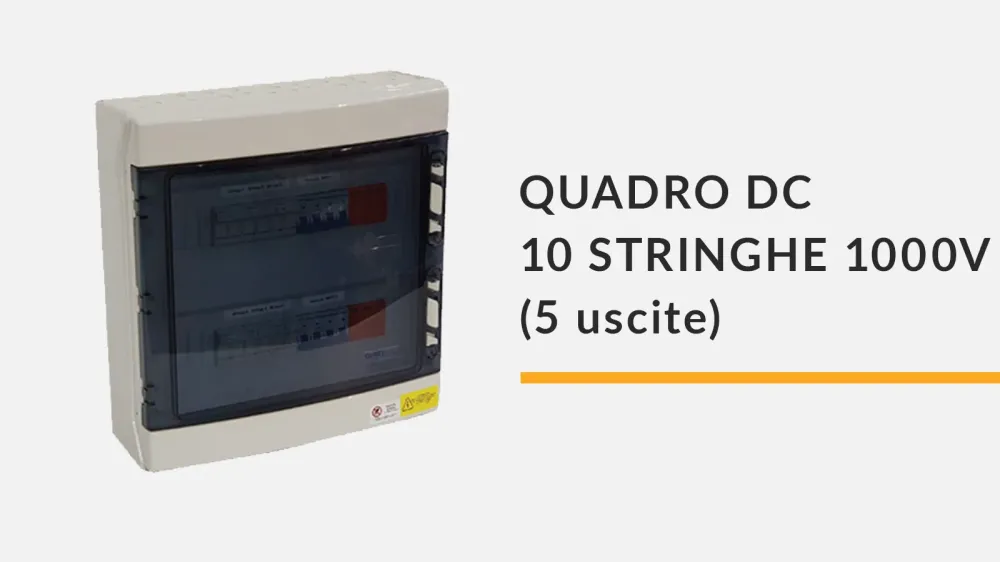

Quadro di campo DC fotovoltaico 10 stringhe 1000V con 5 uscite e protezioni SPD Tipo 2
Il quadro di campo DC fotovoltaico 10 stringhe 1000V è progettato per la raccolta, il sezionamento e la protezione delle stringhe fotovoltaiche nel lato corrente continua degli impianti solari. Il sistema consente la gestione sicura delle linee provenienti dai moduli fotovoltaici prima della connessione agli inverter dell’impianto.
Il quadro è configurato per la gestione di 10 stringhe fotovoltaiche con 5 uscite verso inverter o quadri di parallelo. L’integrazione di sezionatori DC e scaricatori di sovratensione garantisce protezione elettrica, sicurezza operativa e affidabilità del sistema fotovoltaico.
Questo quadro di campo DC permette il corretto convogliamento delle stringhe fotovoltaiche assicurando protezione contro sovratensioni atmosferiche e di manovra e consentendo il sezionamento delle linee durante le operazioni di manutenzione dell’impianto.
Funzione del quadro di campo DC negli impianti fotovoltaici
Il quadro di campo DC rappresenta il punto di raccolta delle stringhe fotovoltaiche provenienti dai moduli installati sul campo o sulla copertura degli edifici. La sua funzione è organizzare e proteggere le linee in corrente continua prima della connessione agli inverter.
Attraverso i sezionatori rotativi DC è possibile isolare le stringhe durante interventi tecnici o operazioni di manutenzione garantendo sicurezza per operatori e componenti dell’impianto.
- raccolta delle stringhe fotovoltaiche
- sezionamento delle linee in corrente continua
- protezione contro sovratensioni
- organizzazione del cablaggio delle stringhe
L’integrazione di scaricatori di sovratensione SPD consente la protezione dei componenti dell’impianto da eventi atmosferici e sovratensioni transitorie che potrebbero compromettere il funzionamento degli inverter o dei moduli fotovoltaici.
Caratteristiche principali del quadro di campo DC 10 stringhe
- Gestione di 10 stringhe fotovoltaiche in corrente continua
- Configurazione con 5 uscite verso inverter o quadri di parallelo
- Tensione nominale di funzionamento fino a 1000Vdc
- Interruttori sezionatori rotativi DC per isolamento delle linee
- Scaricatori di sovratensione SPD Tipo 2 per protezione da sovratensioni
- Cablaggio ordinato delle stringhe tramite pressacavi IP68
- Carpenteria in ABS da parete con grado di protezione IP65
- Struttura progettata per installazione in ambienti esterni
Applicazioni del quadro di campo DC fotovoltaico
- Impianti fotovoltaici residenziali di media potenza
- Impianti fotovoltaici commerciali su edifici produttivi
- Installazioni fotovoltaiche su coperture industriali
- Sistemi fotovoltaici con più stringhe collegate agli inverter
- Impianti di produzione di energia da fonti rinnovabili
- Campi fotovoltaici con distribuzione delle stringhe
Componenti inclusi nel quadro di campo DC
- 1 centralino in ABS da parete con grado di protezione IP65 – 72 moduli
- 5 interruttori sezionatori rotativi 4 poli 32A – 1200Vdc
- 5 scaricatori di sovratensione modulari SPD Tipo 2 – 1000Vdc
- 12 pressacavi IP68 diametro 4–8 mm per cablaggio delle stringhe
Specifiche tecniche del quadro di campo DC
| Tipologia quadro | Quadro di campo DC per impianti fotovoltaici |
|---|---|
| Numero stringhe | 10 stringhe fotovoltaiche |
| Numero uscite | 5 uscite verso inverter |
| Tensione nominale | 1000Vdc |
| Protezione sovratensioni | SPD Tipo 2 |
| Sezionamento linee | Interruttori sezionatori rotativi DC |
| Grado di protezione | IP65 |
| Materiale carpenteria | ABS per installazioni esterne |
Installazione del quadro di campo DC per impianti fotovoltaici
Il quadro di campo DC è progettato per installazione a parete in prossimità dei campi fotovoltaici o delle strutture che ospitano i moduli solari.
La carpenteria in ABS con protezione IP65 garantisce resistenza agli agenti atmosferici, protezione da polvere e umidità e affidabilità operativa anche in installazioni esterne.
Il quadro viene fornito completo di accessori per il montaggio a parete e pressacavi necessari al corretto cablaggio delle stringhe fotovoltaiche e delle linee di uscita verso inverter.
La documentazione tecnica fornita include schema elettrico e istruzioni per facilitare le operazioni di installazione e manutenzione dell’impianto.
Domande frequenti sul quadro di campo DC fotovoltaico
A cosa serve un quadro di campo DC
Il quadro di campo DC raccoglie le stringhe fotovoltaiche provenienti dai moduli e le convoglia vers
