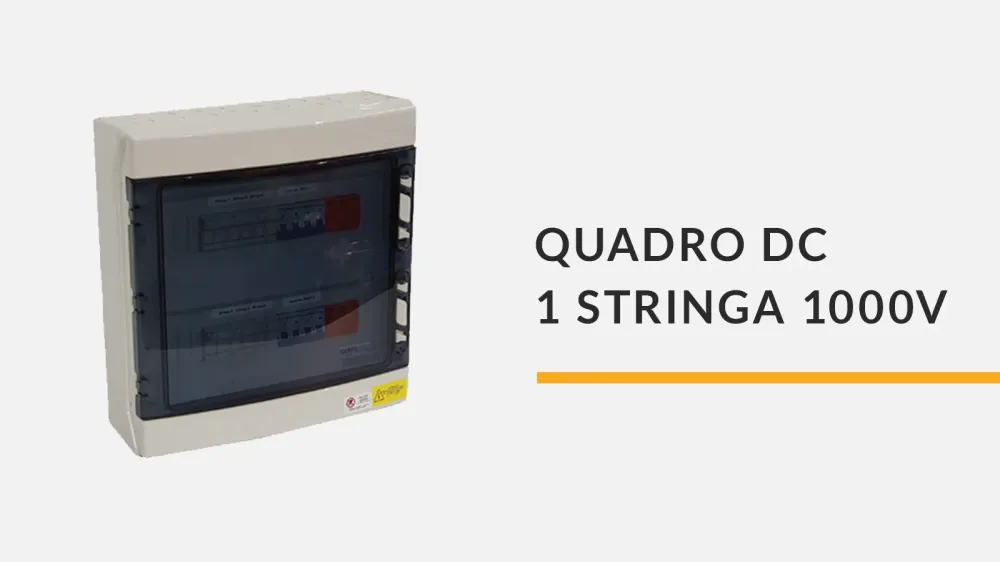

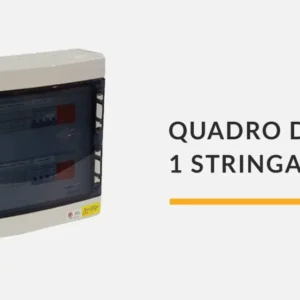

Quadro 1 stringa 1000 Vdc per 1 MPPT con interruttore magnetotermico e scaricatore
Il quadro 1 stringa 1000 Vdc per 1 MPPT con interruttore magnetotermico e scaricatore è un quadro elettrico in corrente continua progettato per la protezione e la gestione di una singola stringa fotovoltaica collegata a un ingresso MPPT. È realizzato per applicazioni in impianti fotovoltaici dove è necessario proteggere la linea lato DC mediante interruttore magnetotermico e dispositivo di protezione contro le sovratensioni.
Il quadro elettrico è configurato per la gestione di 1 stringa fotovoltaica in corrente continua con tensione nominale fino a 1000 Vdc su 1 MPPT. Integra dispositivi di protezione, morsetti di collegamento, cablaggi interni e accessori di installazione progettati per garantire sicurezza elettrica, affidabilità operativa e ordinata distribuzione dei collegamenti nel lato continua dell’impianto.
Questo quadro DC per impianti fotovoltaici consente il collegamento sicuro della stringa fotovoltaica al sistema di conversione assicurando la protezione della linea contro sovraccarichi e sovratensioni di origine atmosferica o di manovra.
Funzione del quadro DC negli impianti fotovoltaici
Il quadro elettrico DC fotovoltaico rappresenta il punto di raccolta e protezione della stringa fotovoltaica prima dell’ingresso all’inverter o al canale MPPT dedicato. La sua funzione principale è gestire il lato corrente continua dell’impianto garantendo protezione elettrica, continuità di esercizio e maggiore sicurezza dei componenti collegati.
Il sistema di protezione installato nel quadro interviene sulla linea elettrica in corrente continua attraverso:
- interruttore magnetotermico bipolare per protezione della linea
- scaricatore di sovratensione DC tipo 2 per protezione da sovratensioni
- morsetti di ingresso e uscita per corretto collegamento della stringa
- cablaggi interni ordinati e identificati
In presenza di anomalie elettriche o sovratensioni transitorie, il quadro contribuisce a proteggere i componenti dell’impianto fotovoltaico riducendo il rischio di danni alla linea DC e alle apparecchiature collegate.
Negli impianti fotovoltaici il quadro 1 stringa 1000 Vdc consente inoltre una gestione ordinata del cablaggio e una più semplice manutenzione della sezione in corrente continua, migliorando affidabilità e sicurezza dell’installazione.
Caratteristiche principali del quadro 1 stringa 1000 Vdc
- Gestione di 1 stringa fotovoltaica in corrente continua
- Configurazione per 1 MPPT
- Tensione nominale lato DC fino a 1000 Vdc
- Interruttore magnetotermico 2 poli 16A 1000Vdc
- Scaricatore di sovratensione tipo 2 per linea DC
- Centralino ABS da parete
- Grado di protezione IP65
- Capacità 12 moduli
- Morsetti ingresso e uscita inclusi
- Cablaggi interni, pressacavi ed etichettatura compresi
Applicazioni del quadro DC 1 stringa
- Impianti fotovoltaici con singola stringa
- Impianti fotovoltaici con 1 ingresso MPPT dedicato
- Installazioni fotovoltaiche residenziali e commerciali
- Protezione lato continua di stringhe fotovoltaiche fino a 1000 Vdc
- Sistemi fotovoltaici con necessità di protezione da sovratensioni DC
- Impianti con posa a parete in ambienti tecnici o esterni protetti
- Applicazioni con distribuzione ordinata dei collegamenti lato DC
Componenti inclusi nel quadro elettrico DC
- 1 centralino ABS da parete IP65 12 moduli
- 1 interruttore magnetotermico 2P 16A 1000Vdc
- 1 scaricatore di sovratensione 1000 Vdc tipo 2
- Morsetti ingresso e uscita
- Cablaggi interni
- Pressacavi
- Etichettatura
Specifiche tecniche del quadro DC fotovoltaico
| Tipologia quadro | Quadro elettrico DC fotovoltaico per 1 stringa |
|---|---|
| Configurazione MPPT | 1 MPPT |
| Numero stringhe | 1 stringa |
| Tensione nominale | 1000 Vdc |
| Protezione linea | Interruttore magnetotermico 2P 16A 1000Vdc |
| Protezione sovratensioni | Scaricatore 1000 Vdc tipo 2 |
| Materiale carpenteria | Centralino ABS da parete |
| Grado di protezione | IP65 |
| Capacità contenitore | 12 moduli |
| Dotazioni incluse | Morsetti ingresso / uscita, cablaggi interni, pressacavi ed etichettatura |
Installazione del quadro elettrico DC per impianti fotovoltaici
Il quadro elettrico DC è progettato per installazioni a parete in ambienti tecnici, locali impianto e applicazioni fotovoltaiche dove è richiesto un contenitore compatto e protetto per la gestione della stringa lato continua.
Il centralino in ABS con grado di protezio
