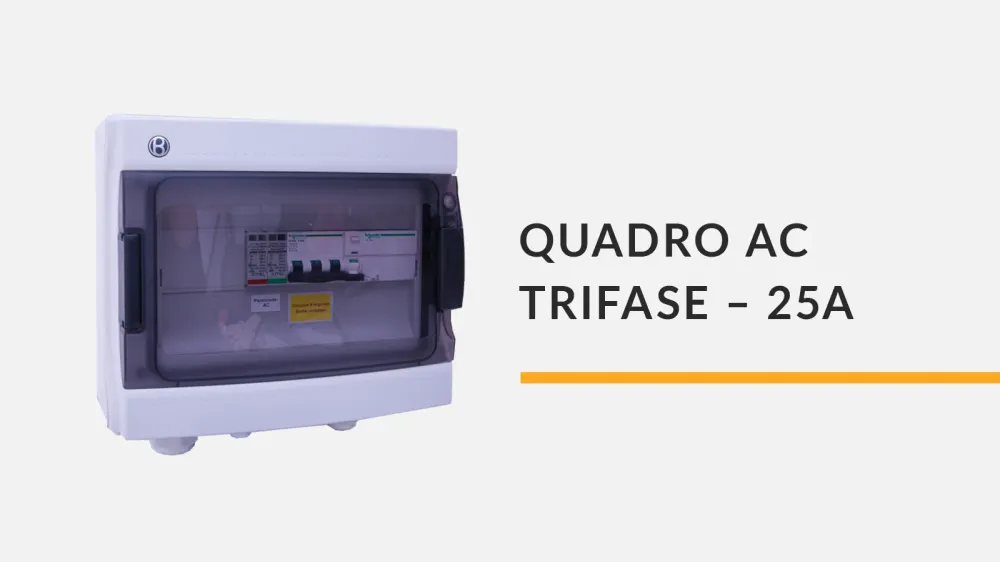

Quadro AC fotovoltaico trifase 10-12 kW senza protezione di interfaccia per singolo inverter
Il quadro AC fotovoltaico trifase da 25A 400Vac è un quadro elettrico progettato per la gestione e protezione del lato corrente alternata (AC) negli impianti fotovoltaici con singolo inverter trifase da 10 kW o 12 kW collegati alla rete elettrica di bassa tensione.
Il quadro elettrico consente il collegamento sicuro dell’inverter fotovoltaico alla rete di distribuzione e integra sistemi di protezione elettrica e dispositivi di sezionamento necessari per la gestione dell’impianto fotovoltaico.
Questa configurazione è utilizzata negli impianti fotovoltaici di piccola e media potenza dove la protezione di interfaccia non è integrata nel quadro ma è già prevista nell’inverter oppure in un sistema esterno di protezione conforme alle normative di connessione alla rete.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC fotovoltaico rappresenta il punto di collegamento tra inverter e rete elettrica. La sua funzione è proteggere le linee elettriche e consentire il corretto sezionamento dell’impianto in caso di anomalie o interventi di manutenzione.
All’interno del quadro sono presenti dispositivi magnetotermici e differenziali che proteggono l’impianto contro sovracorrenti, cortocircuiti e dispersioni verso terra.
Il sistema di protezione da sovratensioni SPD installato nel quadro contribuisce a salvaguardare inverter e componenti elettrici dalle sovratensioni generate da fenomeni atmosferici o manovre sulla rete elettrica.
Il quadro garantisce quindi sicurezza operativa e continuità di funzionamento dell’impianto fotovoltaico durante la produzione di energia.
Caratteristiche principali del quadro AC fotovoltaico
- Quadro AC trifase 25A 400Vac per inverter fotovoltaico da 10 kW o 12 kW
- Configurazione per singolo inverter trifase
- Installazione in impianti fotovoltaici collegati alla rete di bassa tensione
- Protezione magnetotermica delle linee elettriche
- Protezione differenziale tipo A
- Scaricatore di sovratensione SPD Tipo 2 per protezione da sovratensioni atmosferiche
- Portafusibili con fusibili di protezione linea
- Cablaggi interni e morsetti per collegamento ingresso e uscita
- Barra di terra per il collegamento dei conduttori di protezione
- Pressacavi e accessori per installazione
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici residenziali con inverter trifase
- Impianti fotovoltaici commerciali di piccola potenza
- Sistemi fotovoltaici con inverter da 10 kW o 12 kW
- Installazioni fotovoltaiche su abitazioni e piccoli edifici produttivi
- Impianti fotovoltaici collegati alla rete di distribuzione in bassa tensione
- Sistemi di produzione di energia elettrica da fonti rinnovabili
Componenti inclusi nel quadro elettrico AC
- Centralino da parete in ABS con grado di protezione IP65
- Centralino modulare 12+12 moduli per installazione componenti
- 2 interruttori magnetotermici 4 poli 25A curva C
- 1 blocco differenziale 4 poli 300mA tipo A
- 1 scaricatore di sovratensione SPD Tipo 2 3P+N 40kA 420Vac
- Portafusibili con 3 fusibili 32A gG formato 10,3 × 38
- Morsetti di collegamento ingresso e uscita
- Barra di terra per collegamento conduttori di protezione
- Pressacavi per passaggio cavi
- Cablaggi interni e sistema di etichettatura componenti
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico trifase |
|---|---|
| Corrente nominale | 25A |
| Tensione nominale | 400 Vac |
| Configurazione inverter | 1 inverter trifase 10-12 kW |
| Protezione differenziale | 4 poli 300 mA tipo A |
| Protezione sovratensioni | SPD Tipo 2 40kA 3P+N |
| Grado di protezione | IP65 |
| Installazione | Montaggio a parete |
Installazione del quadro elettrico AC per impianti fotovoltaici
Il quadro elettrico AC è progettato per installazione a parete su impianti fotovoltaici residenziali e commerciali di piccola potenza.
La carpenteria in ABS con grado di protezione IP65 garantisce una buona protezione dei componenti elettrici contro polvere, umidità e agenti atmosferici consentendo l’installazione anche in ambienti esterni protetti.
Il quadro viene fornito completo di accessori per il montaggio e pressacavi per il passaggio dei cavi di ingresso e uscita.
All’interno della confezione sono presenti lo schema elettrico e la documentazione tecnica per facilitare il collegamento e la corretta installazione del quadro nell’impianto fotovoltaico.
