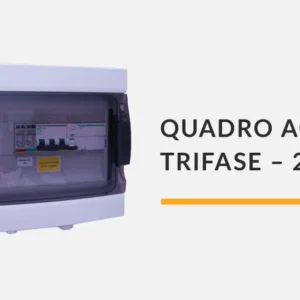

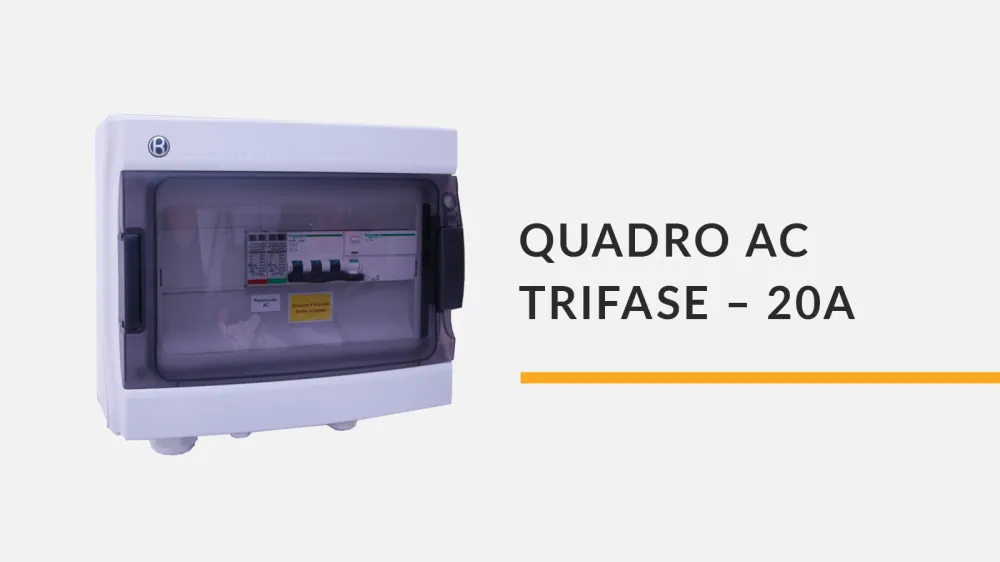

Quadro AC trifase fotovoltaico 20A 400Vac per singolo inverter da 8/9 kW senza protezione di interfaccia
Il quadro AC trifase fotovoltaico 20A 400Vac per singolo inverter da 8/9 kW senza protezione di interfaccia è un quadro elettrico progettato per la gestione, protezione e distribuzione del lato corrente alternata (AC) negli impianti fotovoltaici con singolo inverter trifase di piccola e media potenza.
Il quadro elettrico è configurato per la gestione di un inverter fotovoltaico trifase da 8/9 kW e integra dispositivi di protezione, sezionamento e scarica delle sovratensioni per garantire la sicurezza operativa dell’impianto e la corretta distribuzione della linea elettrica lato AC.
Questo quadro AC per impianti fotovoltaici è realizzato in centralino ABS da parete con grado di protezione IP65 ed è adatto per installazioni anche in ambienti esterni, grazie alla presenza di componenti selezionati, cablaggi interni, pressacavi ed etichettatura di identificazione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC fotovoltaico rappresenta il punto di raccolta e protezione della linea in corrente alternata tra l’inverter e l’impianto elettrico. La sua funzione principale è garantire sicurezza elettrica, protezione dei componenti e continuità di funzionamento del sistema.
Nel quadro sono integrati dispositivi dedicati alla protezione della linea elettrica come:
- interruttori magnetotermici
- blocco differenziale
- scaricatore di sovratensione SPD
- portafusibili con fusibili di protezione
La configurazione consente di proteggere il lato AC dell’impianto da sovraccarichi, guasti differenziali e sovratensioni di origine atmosferica o di manovra, contribuendo alla sicurezza complessiva del sistema fotovoltaico.
La struttura compatta del centralino e la dotazione di morsetti ingresso / uscita, barra di terra e pressacavi facilitano inoltre le operazioni di collegamento e installazione.
Il quadro viene fornito con documentazione tecnica cartacea, schema elettrico e istruzioni visive per consentire una corretta connessione dei componenti in fase di montaggio.
Caratteristiche principali del quadro AC fotovoltaico 20A
- Gestione lato corrente alternata di un singolo inverter fotovoltaico trifase da 8/9 kW
- Corrente nominale 20A a 400Vac
- Configurazione senza protezione di interfaccia
- Centralino ABS da parete 12+12 moduli
- Grado di protezione IP65 per installazione anche in ambienti esterni
- Protezione magnetotermica della linea con 2 interruttori MT 4P 20A curva C
- Blocco differenziale 4P 300mA tipo A
- Scaricatore di sovratensione SPD 3P+N tipo 2 40kA 420Vac
- Portafusibili con 3 fusibili 32A gG 10,3×38
- Morsetti ingresso / uscita, barra di terra, cablaggi interni, pressacavi ed etichettatura
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici con singolo inverter trifase da 8/9 kW
- Installazioni fotovoltaiche residenziali e commerciali di piccola potenza
- Impianti fotovoltaici con gestione lato AC in bassa tensione
- Sistemi fotovoltaici con quadro di protezione e distribuzione dedicato
- Installazioni in ambienti esterni grazie al centralino IP65
- Impianti fotovoltaici con necessità di protezione da sovratensioni e guasti differenziali
- Sistemi di produzione di energia elettrica da fonte solare con inverter trifase
Componenti inclusi nel quadro elettrico AC
- 1 centralino ABS da parete IP65 12+12 moduli
- 2 interruttori magnetotermici 4 poli 20A curva C
- 1 blocco differenziale 4 poli 300mA tipo A
- 1 scaricatore di sovratensione 3P+N tipo 2 40kA 420Vac
- 1 portafusibili con 3 fusibili 32A gG 10,3×38
- Morsetti ingresso / uscita
- Barra di terra
- Cablaggi interni
- Pressacavi
- Etichettatura
- Tasselli e viti per il montaggio a parete
- Documentazione cartacea con schema elettrico e istruzioni visive per il collegamento
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico trifase per singolo inverter senza protezione di interfaccia |
|---|---|
| Configurazione inverter | 1 inverter trifase da 8/9 kW |
| Corrente nominale | 20A |
| Tensione nominale | 400Vac |
| Protezione differenziale | Blocco differenziale 4P 300mA tipo A |
| Protezione sovratensioni | SPD 3P+N tipo 2 40kA 420Vac |
| Protezione involucro | IP65 |
| Struttura quadro | Centralino ABS da parete 12+12 moduli |
Installazione del quadro elettrico AC per impianti fotovoltaici
Il quadro elettrico AC è progettato per instal
