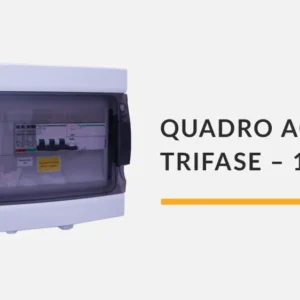

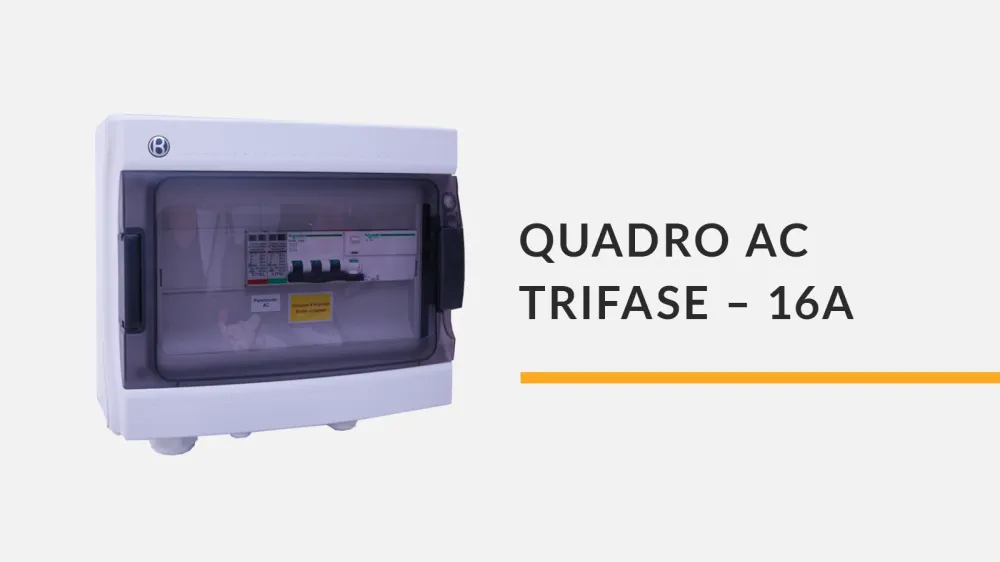

Quadro AC fotovoltaico trifase 16 A 400 Vac per inverter da 5/6 kW senza protezione di interfaccia
Il quadro AC fotovoltaico trifase da 16 A 400 Vac è un quadro elettrico progettato per la gestione e la protezione del lato corrente alternata negli impianti fotovoltaici con inverter trifase di piccola potenza.
Il quadro è configurato per la connessione di un singolo inverter fotovoltaico trifase da 5/6 kW alla rete elettrica in bassa tensione. Integra dispositivi di protezione magnetotermica, protezione differenziale e protezione contro le sovratensioni per garantire sicurezza elettrica e affidabilità operativa del sistema.
Questo quadro AC per impianti fotovoltaici non include sistema di protezione di interfaccia (SPI) ed è quindi indicato per impianti nei quali l’inverter è già dotato di protezione di interfaccia integrata conforme alle normative di connessione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC rappresenta il punto di protezione e distribuzione della corrente alternata prodotta dall’inverter fotovoltaico prima della connessione alla rete elettrica dell’edificio o al quadro generale di distribuzione.
La presenza di dispositivi di protezione magnetotermica consente la protezione delle linee elettriche da sovraccarichi e cortocircuiti, mentre il blocco differenziale rileva eventuali correnti di dispersione verso terra contribuendo alla sicurezza dell’impianto.
Lo scaricatore di sovratensione SPD tipo 2 protegge l’impianto da sovratensioni di origine atmosferica o da manovre sulla rete elettrica, riducendo il rischio di danni agli inverter e agli altri componenti dell’impianto fotovoltaico.
Caratteristiche principali del quadro AC fotovoltaico 16 A
- Gestione lato corrente alternata di un inverter fotovoltaico trifase da 5/6 kW
- Corrente nominale 16 A con tensione di uscita 400 Vac
- Protezione magnetotermica delle linee elettriche
- Blocco differenziale 4 poli 300 mA tipo A
- Scaricatore di sovratensione SPD tipo 2 3P+N 40 kA 420 Vac
- Centralino in ABS ad alta resistenza per installazione esterna
- Grado di protezione IP65 contro polveri e agenti atmosferici
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici residenziali trifase
- Impianti fotovoltaici di piccola potenza su edifici abitativi
- Installazioni fotovoltaiche con inverter trifase da 5/6 kW
- Sistemi fotovoltaici con protezione di interfaccia integrata nell’inverter
- Impianti fotovoltaici con connessione alla rete elettrica in bassa tensione
Componenti inclusi nel quadro elettrico AC
- 1 centralino da parete in ABS IP65 12+12 moduli
- 2 interruttori magnetotermici 4 poli 16 A curva C
- 1 blocco differenziale 4 poli 300 mA tipo A
- 1 scaricatore di sovratensione SPD tipo 2 3P+N 40 kA 420 Vac
- Morsetti di collegamento e cablaggi interni
- Pressacavi e accessori di installazione
- Etichettatura tecnica e documentazione con schema elettrico
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico trifase |
|---|---|
| Corrente nominale | 16 A |
| Tensione nominale | 400 Vac |
| Configurazione inverter | 1 inverter trifase da 5/6 kW |
| Protezione differenziale | Blocco differenziale 4 poli 300 mA tipo A |
| Protezione sovratensioni | SPD tipo 2 3P+N 40 kA |
| Protezione interfaccia | Non inclusa |
| Grado di protezione | IP65 |
Installazione del quadro elettrico AC per impianti fotovoltaici
Il quadro AC è progettato per installazioni a parete in ambienti interni o esterni grazie al centralino in ABS con grado di protezione IP65 che garantisce protezione contro polvere, umidità e agenti atmosferici.
Il quadro viene fornito completo di cablaggi interni, morsetti, pressacavi e documentazione tecnica per facilitare l’installazione da parte di installatori qualificati.
La configurazione dell’impianto e il collegamento alla rete elettrica devono essere verificati da un installatore elettrico qualificato nel rispetto delle normative vigenti per gli impianti di produzione fotovoltaica.
Domande frequenti sul quadro AC fotovoltaico
Questo quadro include la protezione di interfaccia SPI
No. Il quadro non include la protezione di interfaccia SPI ed è quindi adatto per impianti fotovoltaici nei quali l’inverter dispone già di sistema di protezione di interfaccia integrato conforme alle normative di connessione.
Per quali inverter è progettato questo quadro
Il quadro è progettato per la protezione lato AC di un inverter fotovoltaico trifase con potenza indicativa di 5/6 kW coll
