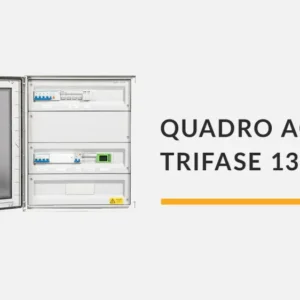

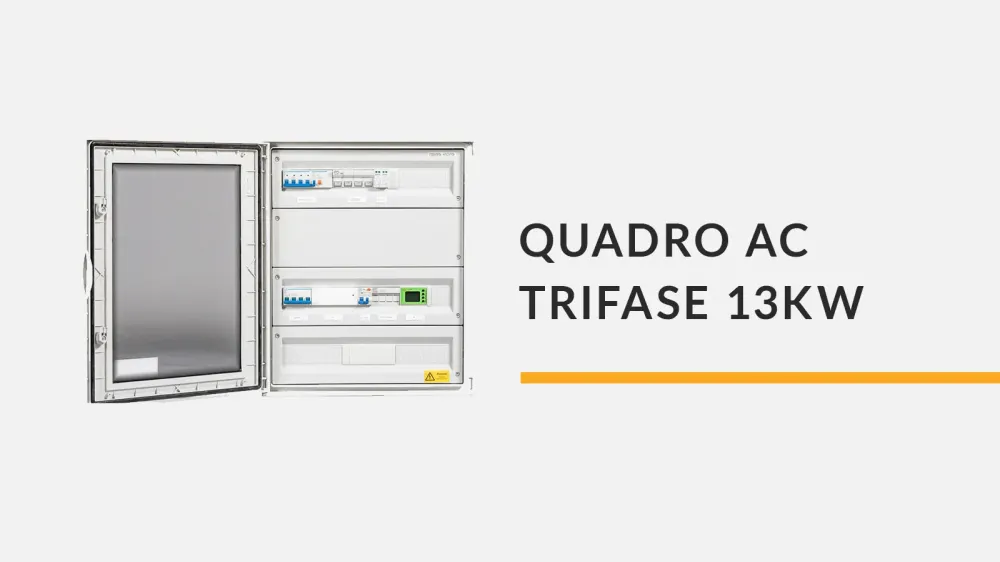

Quadro AC fotovoltaico trifase 13 kW con SPI e dispositivo di interfaccia CEI 0-21 per 2 inverter da 6.5 kW
Il quadro AC fotovoltaico trifase da 13 kW con sistema di protezione di interfaccia (SPI) e dispositivo di interfaccia conforme alla normativa CEI 0-21 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata (AC) negli impianti fotovoltaici residenziali e commerciali collegati alla rete elettrica di distribuzione in bassa tensione.
Il quadro elettrico è configurato per la gestione di due inverter fotovoltaici trifase da 6.5 kW, per una potenza complessiva dell’impianto pari a 13 kW. Integra sistemi di protezione elettrica, sezionamento e controllo progettati per garantire il coordinamento delle protezioni tra inverter, linee di distribuzione e rete elettrica secondo le normative tecniche italiane per la connessione degli impianti di produzione.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura degli inverter alla rete elettrica assicurando il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-21 per la connessione degli impianti di produzione alla rete di distribuzione in bassa tensione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC fotovoltaico rappresenta il punto di interfaccia tra gli inverter fotovoltaici e la rete elettrica. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, continuità operativa e protezione dei componenti.
Il sistema di protezione di interfaccia (SPI) monitora costantemente i parametri della rete elettrica come:
- tensione di rete
- frequenza
- asimmetrie di fase
- condizioni di funzionamento della linea
In caso di anomalie o condizioni non conformi ai limiti previsti dalla normativa, il sistema interviene automaticamente scollegando l’impianto fotovoltaico dalla rete per prevenire danni ai componenti e garantire la sicurezza del sistema elettrico.
Negli impianti fotovoltaici residenziali e commerciali il quadro AC consente inoltre il coordinamento delle protezioni elettriche tra inverter, linee di distribuzione e rete, riducendo il rischio di guasti e migliorando la stabilità del sistema di generazione energetica.
Caratteristiche principali del quadro AC fotovoltaico 13 kW
- Gestione lato corrente alternata di due inverter fotovoltaici trifase da 6.5 kW
- Potenza complessiva impianto fotovoltaico fino a 13 kW
- Sistema di protezione di interfaccia SPI conforme alla normativa CEI 0-21
- Dispositivo di interfaccia per connessione alla rete elettrica di distribuzione
- Scaricatore di sovratensione SPD 3P+N classe II per protezione da sovratensioni
- Protezione magnetotermica delle linee elettriche
- Blocchi differenziali 4 poli classe A per protezione contro dispersioni
- Contattore 4 poli con bobina di minima tensione
- Sezionatore generale 4 poli 25A
- Centralino da parete con grado di protezione IP65
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici residenziali con più inverter
- Impianti fotovoltaici commerciali di piccola e media potenza
- Installazioni fotovoltaiche su abitazioni e edifici produttivi
- Impianti con due inverter trifase collegati in parallelo
- Sistemi fotovoltaici con connessione alla rete in bassa tensione secondo CEI 0-21
- Sistemi di produzione di energia elettrica da fonti rinnovabili
Componenti inclusi nel quadro elettrico AC
- 1 quadro elettrico da parete con carpenteria in ABS grado di protezione IP65
- 1 sezionatore 4 poli 25A
- 1 contattore 4 poli 25A AC-3 con bobina di minima tensione 230 VAC
- 1 sistema di protezione di interfaccia SPI conforme CEI 0-21
- Portafusibili con relativi fusibili
- 2 interruttori magnetotermici 3P+N curva C 13A 6kA
- 2 blocchi differenziali 4 poli 300 mA classe A
- 1 scaricatore di sovratensione 3P+N classe II
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico trifase con protezione di interfaccia SPI |
|---|---|
| Configurazione inverter | 2 inverter trifase da 6.5 kW |
| Potenza nominale impianto | 13 kW |
| Normativa di connessione | CEI 0-21 |
| Protezione sovratensioni | Scaricatore SPD 3P+N classe II |
| Grado di protezione carpenteria | IP65 |
| Installazione | Montaggio a parete |
Installazione del quadro elettrico AC per impianti fotovoltaici
Il quadro elettrico AC è progettato per installazioni in locali tecnici, ambienti esterni e aree dedicate alla gestione degli impianti fotovoltaici.
La ca
