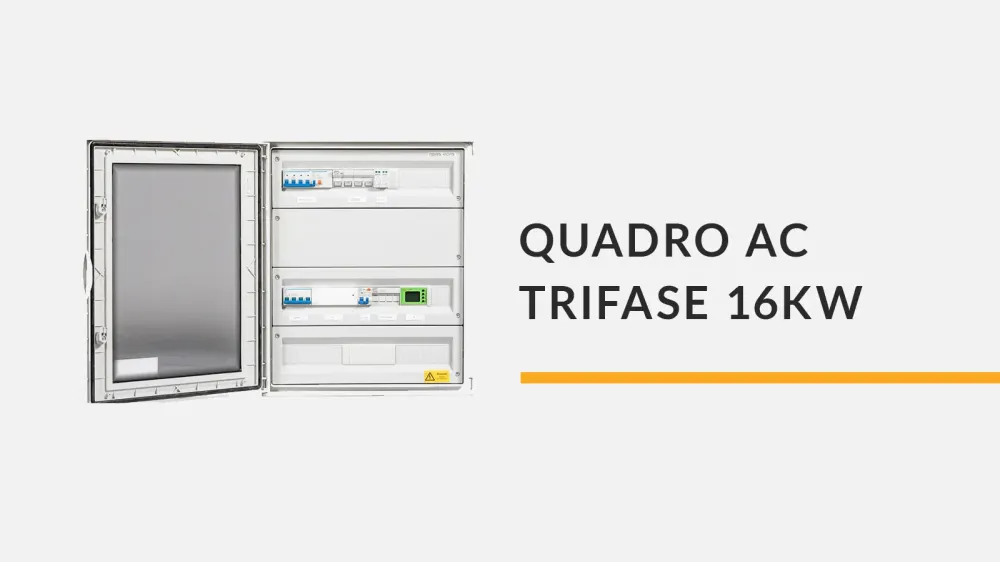

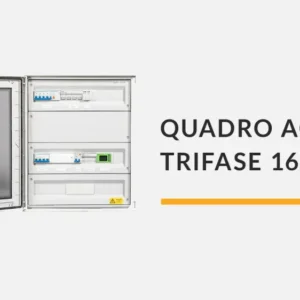

Quadro AC fotovoltaico trifase 16 kW con SPI e dispositivo di interfaccia CEI 0-21 per 2 inverter da 8 kW
Il quadro AC fotovoltaico trifase da 16 kW con sistema di protezione di interfaccia (SPI) e dispositivo di interfaccia conforme alla normativa CEI 0-21 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata (AC) negli impianti fotovoltaici residenziali e commerciali collegati alla rete elettrica di bassa tensione.
Il quadro elettrico è configurato per la gestione di due inverter fotovoltaici trifase da 8 kW ciascuno, per una potenza complessiva dell’impianto pari a 16 kW. Integra sistemi di protezione elettrica, sezionamento e controllo progettati per garantire il corretto coordinamento delle protezioni tra inverter, linee elettriche e rete di distribuzione.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura degli inverter alla rete elettrica assicurando il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-21 per la connessione degli impianti di produzione alla rete di distribuzione in bassa tensione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC fotovoltaico rappresenta il punto di interfaccia tra gli inverter fotovoltaici e la rete elettrica. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, continuità operativa e protezione dei componenti.
Il sistema di protezione di interfaccia (SPI) monitora costantemente i parametri della rete elettrica come:
- tensione di rete
- frequenza
- asimmetrie di fase
- condizioni di funzionamento della linea
In presenza di anomalie o valori fuori dai limiti previsti dalle normative di connessione, il sistema interviene automaticamente scollegando l’impianto fotovoltaico dalla rete elettrica, prevenendo possibili danni agli inverter e garantendo la sicurezza del sistema elettrico.
Caratteristiche principali del quadro AC fotovoltaico 16 kW
- Gestione lato corrente alternata di due inverter fotovoltaici trifase da 8 kW
- Potenza complessiva impianto fotovoltaico fino a 16 kW
- Sistema di protezione di interfaccia SPI conforme alla normativa CEI 0-21
- Sezionatore generale quadripolare da 40A
- Contattore quadripolare AC-3 con bobina di minima tensione 230 VAC
- Scaricatore di sovratensione SPD classe II per protezione da sovratensioni
- Interruttori magnetotermici trifase per protezione delle linee inverter
- Blocchi differenziali quadripolari classe A
- Centralino da parete con grado di protezione IP65
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici residenziali di media potenza
- Impianti fotovoltaici commerciali su edifici produttivi
- Installazioni fotovoltaiche su tetti di abitazioni o piccole attività
- Impianti con due inverter trifase collegati in parallelo
- Sistemi fotovoltaici con connessione alla rete in bassa tensione secondo CEI 0-21
- Sistemi di produzione di energia elettrica da fonti rinnovabili
Componenti inclusi nel quadro elettrico AC
- 1 centralino da parete in ABS con grado di protezione IP65
- 1 sezionatore generale 4 poli 40A
- 1 contattore 4 poli 40A AC-3 con bobina di minima tensione 230 VAC
- 1 dispositivo di protezione di interfaccia SPI conforme CEI 0-21
- Portafusibili con relativi fusibili di protezione
- 2 interruttori magnetotermici 3P+N curva C 16A 6kA
- 2 blocchi differenziali 4 poli 300 mA classe A
- 1 scaricatore di sovratensione 3P+N classe II
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico trifase con protezione di interfaccia SPI |
|---|---|
| Configurazione inverter | 2 inverter trifase da 8 kW |
| Potenza nominale impianto | 16 kW |
| Normativa di connessione | CEI 0-21 |
| Grado di protezione | IP65 |
| Protezione sovratensioni | SPD classe II 3P+N |
| Installazione | Montaggio a parete |
Installazione del quadro elettrico AC per impianti fotovoltaici
Il quadro elettrico AC è progettato per installazione a parete in ambienti tecnici, locali elettrici o spazi dedicati alla gestione degli impianti fotovoltaici.
La carpenteria in ABS con grado di protezione IP65 garantisce una protezione efficace dei componenti elettrici contro polvere, umidità e agenti atmosferici, permettendo l’installazione anche in ambienti esterni.
Il dimensionamento e la configurazione del quadro devono essere verificati dal progettista dell’impianto fotovoltaico o da un installatore elettrico qualificato in base alla potenza dell’impianto e all
