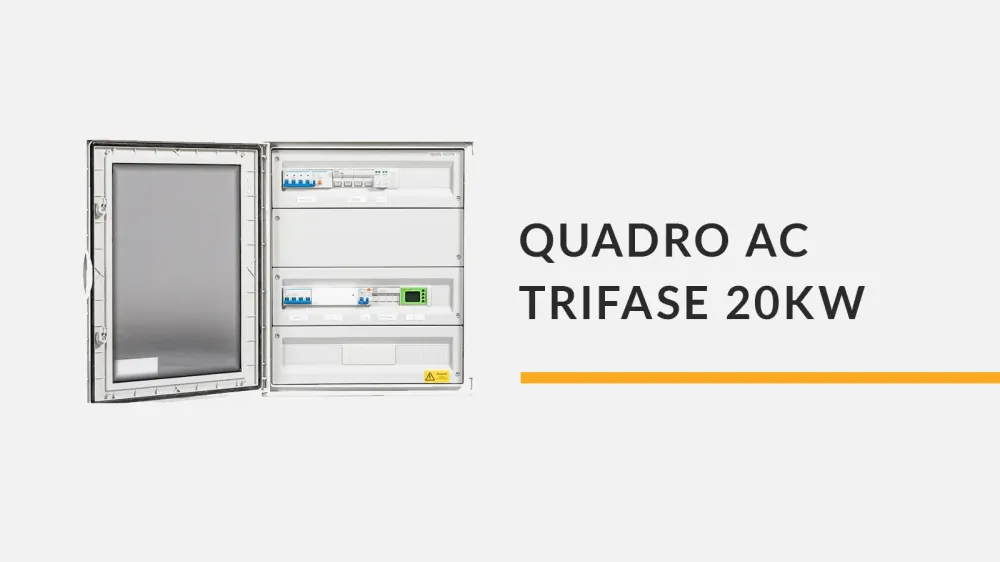

Quadro AC fotovoltaico trifase 20 kW con SPI e dispositivo di interfaccia CEI 0-21 per inverter 10 kW + 10 kW
Il quadro AC fotovoltaico trifase da 20 kW con sistema di protezione di interfaccia (SPI) e dispositivo di interfaccia conforme alla normativa CEI 0-21 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata negli impianti fotovoltaici residenziali e commerciali collegati alla rete elettrica in bassa tensione.
Il quadro è configurato per la gestione di due inverter fotovoltaici trifase da 10 kW per una potenza complessiva dell’impianto pari a 20 kW. Integra dispositivi di sezionamento, protezione e controllo che consentono il coordinamento delle protezioni tra inverter e rete di distribuzione nel rispetto delle normative tecniche italiane per la connessione degli impianti di produzione.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura degli inverter alla rete elettrica garantendo il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-21 per gli impianti collegati alla rete di distribuzione in bassa tensione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC rappresenta il punto di interfaccia tra gli inverter fotovoltaici e la rete elettrica. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, protezione dei componenti e continuità operativa del sistema di generazione.
Il sistema di protezione di interfaccia monitora costantemente i principali parametri della rete elettrica tra cui:
- tensione di rete
- frequenza
- equilibrio tra le fasi
- condizioni operative della linea elettrica
In presenza di anomalie o valori non conformi ai limiti previsti dalla normativa, il sistema interviene automaticamente scollegando l’impianto dalla rete elettrica per garantire la sicurezza dell’impianto e della rete di distribuzione.
Il quadro AC consente inoltre il coordinamento delle protezioni tra inverter e rete elettrica, riducendo il rischio di guasti e migliorando l’affidabilità dell’impianto fotovoltaico.
Caratteristiche principali del quadro AC fotovoltaico 20 kW
- Gestione lato corrente alternata di due inverter fotovoltaici trifase da 10 kW
- Potenza complessiva impianto fotovoltaico fino a 20 kW
- Sistema di protezione di interfaccia SPI conforme alla normativa CEI 0-21
- Sezionatore generale 4 poli 40A
- Contattore 4 poli 40A AC-3 con bobina di minima tensione 230 VAC
- Portafusibili con fusibili di protezione linea
- Due interruttori magnetotermici 3P+N curva C 20A
- Due blocchi differenziali 4 poli 300 mA classe A
- Scaricatore di sovratensione 3P+N classe II
- Quadro da parete in centralino ABS con grado di protezione IP65
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici residenziali trifase
- Impianti fotovoltaici commerciali di piccola potenza
- Installazioni fotovoltaiche su abitazioni e piccole attività
- Sistemi fotovoltaici con due inverter collegati in parallelo
- Impianti con connessione alla rete in bassa tensione secondo CEI 0-21
- Sistemi di produzione di energia elettrica da fonti rinnovabili
Componenti inclusi nel quadro elettrico AC
- 1 quadro da parete in centralino ABS con grado di protezione IP65
- 1 sezionatore generale 4 poli 40A
- 1 contattore 4 poli 40A AC-3 con bobina di minima tensione 230 VAC
- 1 interfaccia di protezione SPI conforme CEI 0-21
- 1 portafusibili con relativi fusibili
- 2 interruttori magnetotermici 3P+N curva C 20A 6kA
- 2 blocchi differenziali 4 poli 300mA classe A
- 1 scaricatore di sovratensione 3P+N classe II
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico trifase con protezione di interfaccia SPI |
|---|---|
| Configurazione inverter | 2 inverter trifase 10 kW |
| Potenza nominale impianto | 20 kW |
| Normativa di connessione | CEI 0-21 |
| Protezione sovratensioni | SPD 3P+N classe II |
| Grado di protezione quadro | IP65 |
| Installazione | Montaggio a parete |
Installazione del quadro elettrico AC per impianti fotovoltaici
Il quadro elettrico AC è progettato per installazioni a parete in ambienti tecnici o in prossimità degli inverter fotovoltaici. La struttura in centralino ABS con protezione IP65 consente l’installazione anche in ambienti esterni o in contesti con presenza di polvere e umidità.
Il quadro viene fornito con accessori per il montaggio a parete, pressacavi per il collegamento dei cavi di ingresso e uscita e documentazione tecnic
