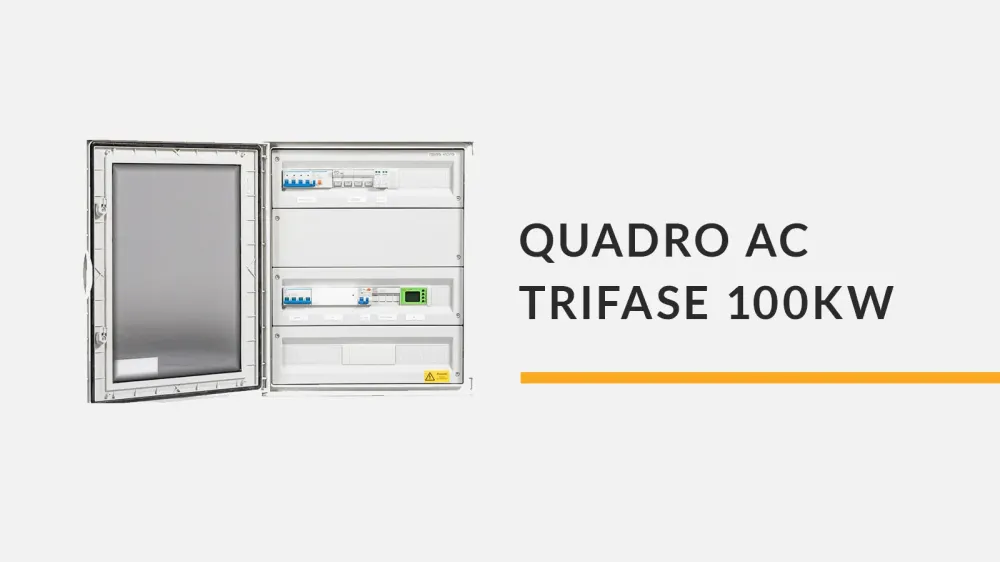

Quadro AC fotovoltaico trifase 100 kW con dispositivo di interfaccia CEI 0-21 per inverter 50 kW + 50 kW
Il quadro AC fotovoltaico trifase da 100 kW con dispositivo di interfaccia conforme alla normativa CEI 0-21 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata (AC) negli impianti fotovoltaici collegati alla rete elettrica di bassa tensione.
Il quadro elettrico è configurato per la gestione di due inverter fotovoltaici trifase da 50 kW ciascuno, per una potenza complessiva dell’impianto pari a 100 kW. Integra sistemi di protezione elettrica, sezionamento, controllo e monitoraggio progettati per garantire il coordinamento delle protezioni tra inverter, linee di distribuzione e rete elettrica secondo le normative tecniche italiane per la connessione degli impianti di produzione.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura degli inverter alla rete elettrica assicurando il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-21 per la connessione degli impianti di produzione alla rete di distribuzione in bassa tensione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC fotovoltaico rappresenta il punto di interfaccia tra gli inverter fotovoltaici e la rete elettrica. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, continuità operativa e protezione dei componenti.
Il dispositivo di interfaccia integrato monitora costantemente i parametri della rete elettrica come:
- tensione di rete
- frequenza
- condizioni operative della linea elettrica
- stabilità della rete di distribuzione
In caso di anomalie o condizioni non conformi ai limiti previsti dalla normativa CEI 0-21, il sistema interviene automaticamente scollegando l’impianto fotovoltaico dalla rete per prevenire danni ai componenti e garantire la sicurezza del sistema elettrico.
Negli impianti fotovoltaici commerciali e industriali il quadro AC consente inoltre il coordinamento delle protezioni elettriche tra inverter, linee di distribuzione e rete, riducendo il rischio di guasti e migliorando la stabilità del sistema di generazione energetica.
L’integrazione del comunicatore GSM permette inoltre la supervisione remota dell’impianto fotovoltaico e l’integrazione con sistemi di monitoraggio energetico e gestione dell’energia.
Caratteristiche principali del quadro AC fotovoltaico 100 kW
- Gestione lato corrente alternata di due inverter fotovoltaici trifase da 50 kW
- Potenza complessiva impianto fotovoltaico fino a 100 kW
- Dispositivo di interfaccia conforme alla normativa CEI 0-21
- Interruttori magnetotermici di protezione dedicati per ogni inverter
- Interruttore generale magnetotermico con comando motorizzato
- Relè differenziale selettivo per protezione dell’impianto
- Segnalazione stato impianto tramite spie LED frontali
- Comunicatore GSM con ingressi e uscite per monitoraggio remoto
- Carpenteria metallica industriale con grado di protezione IP55
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici commerciali
- Impianti fotovoltaici industriali
- Installazioni su edifici produttivi e capannoni
- Impianti con più inverter collegati in parallelo
- Sistemi fotovoltaici con connessione alla rete in bassa tensione secondo CEI 0-21
- Sistemi di produzione di energia elettrica da fonti rinnovabili
- Impianti con sistemi di monitoraggio energetico remoto
Componenti inclusi nel quadro elettrico AC
- 1 centralino in carpenteria metallica industriale IP55 dimensioni 188 × 99 × 40 cm
- 2 interruttori scatolati magnetotermici 4 poli 125A 36kA per inverter
- 2 sganciatori ad apertura 220-240 VAC frame 250 / 400 / 630
- 1 interruttore generale magnetotermico 4 poli 200A 36kA
- 1 comando motorizzato per interruttore generale
- 1 dispositivo di interfaccia CEI 0-21 integrato con ritardo superiore a 5 secondi
- 1 relè differenziale selettivo 0,03-25A alimentazione 110-400 VAC/DC
- 1 riduttore di corrente toroidale diametro 110 mm
- 3 spie LED modulari 115-230 V rosso verde giallo
- 1 comunicatore GSM con antenna e batteria al litio 6DI + 4AI + 4DO
- 2 interruttori magnetotermici differenziali 1P+N 6A 30mA 10kA curva C tipo A
- 1 interruttore magnetotermico differenziale 1P+N 16A 30mA 10kA curva C tipo A
- 1 presa modulare Schuko 16A 250 VAC
- 2 contatti ausiliari NM8N NC-C-NA
- 1 copriterminali 4 poli frame 250
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico trifase con dispositivo di interfaccia |
|---|---|
Configurazione inverte
