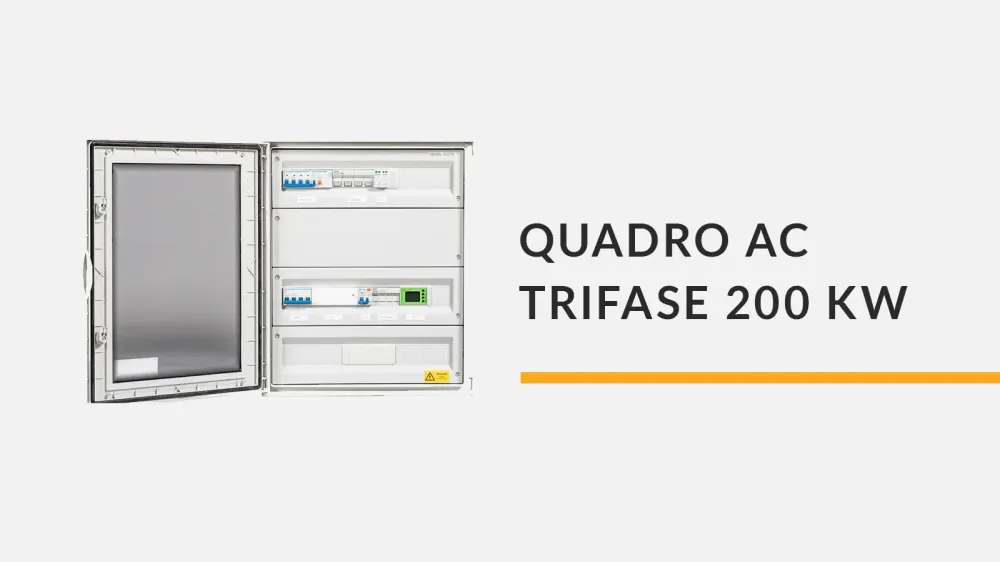

Quadro AC fotovoltaico trifase 200 kW con SPI e dispositivo di interfaccia CEI 0-16 per inverter 100 kW + 100 kW
Il quadro AC fotovoltaico trifase da 200 kW con sistema di protezione di interfaccia (SPI) e dispositivo di interfaccia conforme alla normativa CEI 0-16 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata (AC) negli impianti fotovoltaici industriali e commerciali collegati alla rete elettrica di distribuzione in media tensione.
Il quadro elettrico è configurato per la gestione di due inverter fotovoltaici trifase da 100 kW, per una potenza complessiva dell’impianto pari a 200 kW. Integra dispositivi di protezione elettrica, sezionamento, comando e sistemi di supervisione progettati per garantire il coordinamento delle protezioni tra inverter, linee di distribuzione e rete elettrica secondo le normative tecniche italiane per la connessione degli impianti di produzione.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura degli inverter alla rete elettrica assicurando il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-16 per la connessione degli impianti di produzione alla rete di distribuzione in media tensione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC fotovoltaico rappresenta il punto di interfaccia tra gli inverter fotovoltaici e la rete elettrica. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, continuità operativa e protezione dei componenti dell’impianto.
Il sistema di protezione di interfaccia (SPI) monitora costantemente i parametri della rete elettrica come:
- tensione di rete
- frequenza
- asimmetrie di fase
- condizioni operative della linea
In presenza di anomalie o condizioni non conformi ai limiti previsti dalla normativa, il sistema interviene automaticamente scollegando l’impianto fotovoltaico dalla rete per prevenire danni ai componenti e garantire la sicurezza del sistema elettrico.
Negli impianti fotovoltaici industriali il quadro AC consente inoltre il coordinamento delle protezioni elettriche tra inverter, linee di distribuzione e rete elettrica, contribuendo alla stabilità e all’affidabilità del sistema di generazione energetica.
La presenza di sistemi di comunicazione integrati consente inoltre la supervisione remota dell’impianto e l’integrazione con piattaforme di monitoraggio energetico e sistemi di gestione dell’energia.
Caratteristiche principali del quadro AC fotovoltaico 200 kW
- Gestione lato corrente alternata di due inverter fotovoltaici trifase da 100 kW
- Potenza complessiva impianto fotovoltaico fino a 200 kW
- Sistema di protezione di interfaccia SPI conforme alla normativa CEI 0-16
- Dispositivo di interfaccia per connessione alla rete elettrica di distribuzione
- Scaricatore di sovratensione SPD Tipo 2 + CT per protezione da sovratensioni atmosferiche e di manovra
- Protezione magnetotermica e differenziale delle linee elettriche
- Contattore di interfaccia per sezionamento automatico della linea
- Carpenteria metallica industriale con grado di protezione IP55
- Segnalazione stato impianto tramite spie LED frontali
- Sistema di comunicazione GSM con Wi-Fi per monitoraggio remoto
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici industriali di media e grande potenza
- Impianti fotovoltaici commerciali su edifici produttivi
- Installazioni fotovoltaiche su capannoni industriali
- Impianti con inverter trifase collegati in parallelo
- Sistemi fotovoltaici con connessione alla rete in media tensione secondo CEI 0-16
- Sistemi di produzione di energia elettrica da fonti rinnovabili
- Impianti fotovoltaici con monitoraggio energetico e supervisione remota
Componenti inclusi nel quadro elettrico AC
- 1 centralino in carpenteria metallica industriale IP55 dimensioni 205 × 119 × 40 cm
- 1 interruttore scatolato magnetotermico 4 poli 400A 50kA
- 1 sganciatore ad apertura 220-240 VAC
- 1 scaricatore di sovratensione SPD Tipo 2 + CT 40kA 3P+N
- 3 spie LED modulari rosse
- 1 comunicatore GSM con Wi-Fi, antenna e batteria al litio
- 1 contattore 4 poli 450A AC1
- 1 interruttore magnetotermico differenziale 1P+N 6A 30mA
- 1 interruttore magnetotermico differenziale 1P+N 16A 30mA
- 1 presa modulare Schuko 16A
- 1 interruttore scatolato 4 poli 180A 36kA
- 1 riduttore di corrente toroidale diametro 110 mm
- 2 relè differenziali modulari
- 1 dispositivo di interfaccia conforme CEI 0-16 con tampone superiore a 5 secondi
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro
Prodotti correlati
Carrello

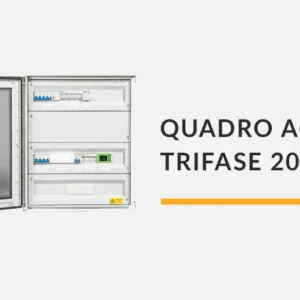

 Quadro AC trifase con SPI – num.2 Inv. 100kW (tot. 200kW) con interfaccia CEI 0-16 Il prezzo originale era: 12.843,08 €.495,00 €Il prezzo attuale è: 495,00 €.
|
|---|
