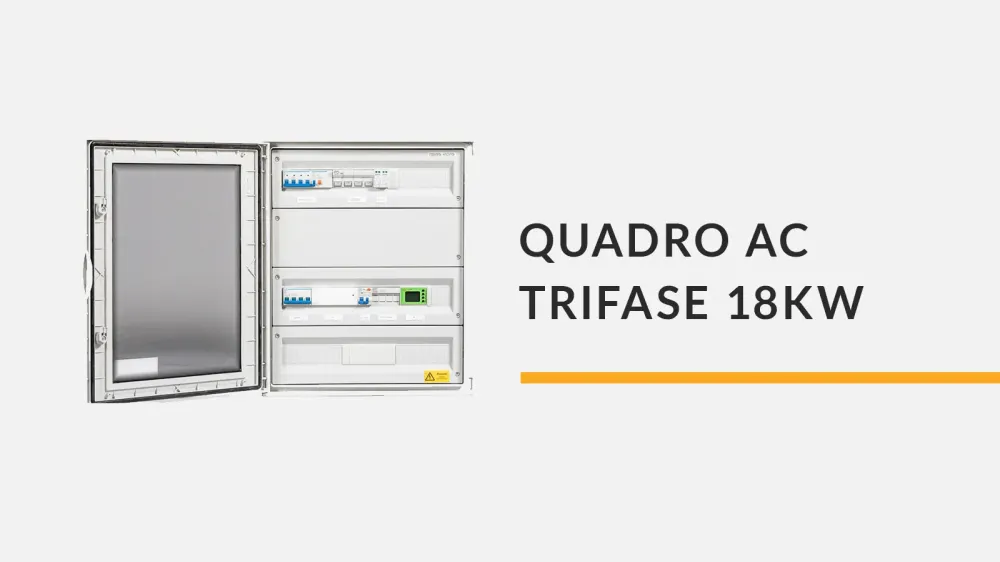

Quadro AC trifase fotovoltaico 18 kW con SPI e dispositivo di interfaccia CEI 0-21 per inverter 8 kW + 10 kW
Il quadro AC trifase fotovoltaico da 18 kW con sistema di protezione di interfaccia (SPI) e dispositivo di interfaccia conforme alla normativa CEI 0-21 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata (AC) negli impianti fotovoltaici residenziali, commerciali e professionali collegati alla rete elettrica in bassa tensione.
Il quadro elettrico è configurato per la gestione di due inverter fotovoltaici trifase da 8 kW e 10 kW, per una potenza complessiva dell’impianto pari a 18 kW. Integra sistemi di sezionamento, protezione, comando e interfaccia progettati per garantire il corretto coordinamento tra inverter, linea elettrica e rete di distribuzione secondo le normative tecniche italiane per la connessione degli impianti di produzione.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura degli inverter alla rete elettrica assicurando il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-21 per la connessione degli impianti di produzione alla rete di distribuzione in bassa tensione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC fotovoltaico rappresenta il punto di interfaccia tra gli inverter fotovoltaici e la rete elettrica. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, continuità operativa e protezione dei componenti.
Il sistema di protezione di interfaccia (SPI) monitora costantemente i parametri della rete elettrica come:
- tensione di rete
- frequenza
- condizioni di funzionamento della linea
- corretto mantenimento dei valori entro i limiti previsti dalla normativa
In caso di anomalie o condizioni non conformi, il sistema interviene automaticamente comandando il distacco dell’impianto fotovoltaico dalla rete per proteggere i componenti elettrici e garantire il rispetto delle prescrizioni tecniche di connessione.
Negli impianti fotovoltaici trifase il quadro AC consente inoltre il coordinamento delle protezioni elettriche tra inverter, linea di alimentazione e rete, contribuendo a migliorare l’affidabilità operativa del sistema.
La presenza del dispositivo di interfaccia SPI CEI 0-21 rende il quadro idoneo per applicazioni in cui è richiesta una gestione conforme dell’interfaccia di rete, con predisposizione per alimentazione esterna tramite UPS da 900 VA.
Caratteristiche principali del quadro AC fotovoltaico 18 kW
- Gestione lato corrente alternata di due inverter fotovoltaici trifase da 8 kW e 10 kW
- Potenza complessiva impianto fotovoltaico pari a 18 kW
- Sistema di protezione di interfaccia SPI conforme alla normativa CEI 0-21
- Dispositivo di interfaccia per connessione alla rete elettrica in bassa tensione
- Quadro da parete in centralino ABS con grado di protezione IP65
- Sezionatore 4 poli 40A per comando e isolamento della linea
- Contattore 4 poli 40A AC-3 con bobina di minima tensione 230 VAC
- Portafusibili con relativi fusibili di protezione
- Protezione magnetotermica dedicata alle linee inverter
- Blocchi differenziali 4 poli 300 mA classe A
- Scaricatore di sovratensione 3P+N classe II
- Test report disponibile su richiesta con riferimento art. 7750481
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici trifase in bassa tensione
- Impianti fotovoltaici residenziali di elevata potenza
- Impianti fotovoltaici commerciali e professionali
- Installazioni con due inverter trifase collegati in parallelo
- Sistemi fotovoltaici con connessione alla rete secondo CEI 0-21
- Impianti di produzione di energia elettrica da fonte solare
- Installazioni indoor e outdoor grazie alla carpenteria IP65
Componenti inclusi nel quadro elettrico AC
- 1 quadro da parete in centralino ABS con grado di protezione IP65
- 1 sezionatore 4 poli 40A
- 1 contattore 4 poli 40A AC-3 con bobina di minima tensione 230 VAC
- 1 interfaccia SPI CEI 0-21
- 1 portafusibili con relativi fusibili
- 1 interruttore magnetotermico 3P+N C16A 6kA
- 1 interruttore magnetotermico 3P+N C20A 6kA
- 2 blocchi differenziali 4 poli 300 mA classe A
- 1 scaricatore di sovratensione 3P+N classe II
- Accessoristica per installazione a parete
- Pressacavi in numero idoneo per il collegamento dei cavi di ingresso e uscita
- Documentazione cartacea con schema elettrico e istruzioni visive di collegamento
- Etichettature di sicurezza e identificazione componenti
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovol
