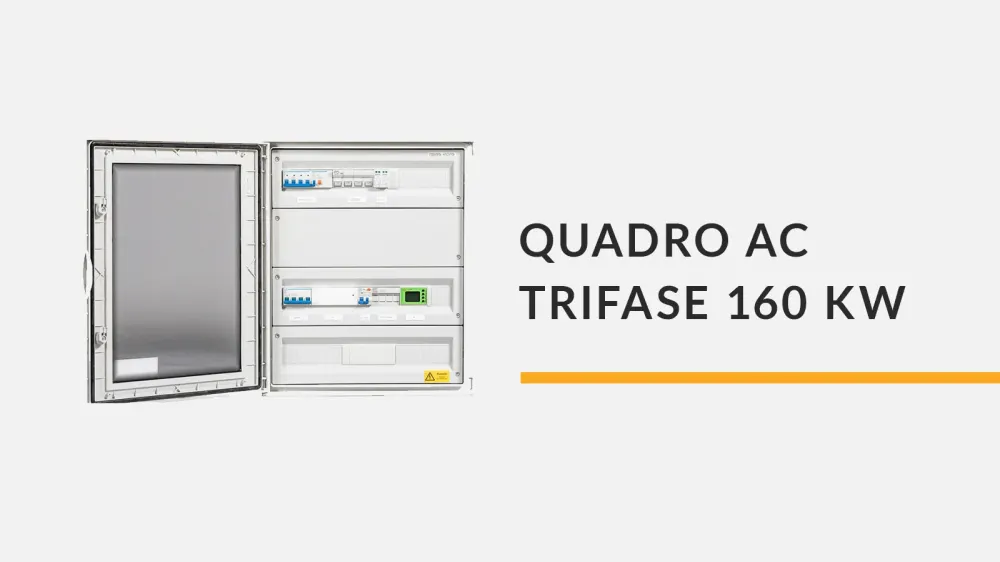

Quadro AC fotovoltaico trifase 160 kW con SPI e dispositivo di interfaccia CEI 0-16 per inverter 100 kW + 60 kW
Il quadro AC fotovoltaico trifase da 160 kW con sistema di protezione di interfaccia (SPI) e dispositivo di interfaccia conforme alla normativa CEI 0-16 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata (AC) negli impianti fotovoltaici industriali e commerciali collegati alla rete elettrica di distribuzione in media tensione.
Il quadro elettrico è configurato per la gestione di due inverter fotovoltaici trifase da 100 kW e 60 kW, per una potenza complessiva dell’impianto pari a 160 kW. Integra sistemi di protezione elettrica, sezionamento, controllo e monitoraggio progettati per garantire il coordinamento delle protezioni tra inverter, linee di distribuzione e rete elettrica secondo le normative tecniche italiane per la connessione degli impianti di produzione.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura degli inverter alla rete elettrica assicurando il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-16 per la connessione degli impianti di produzione alla rete di distribuzione in media tensione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC fotovoltaico rappresenta il punto di interfaccia tra gli inverter fotovoltaici e la rete elettrica. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, continuità operativa e protezione dei componenti.
Il sistema di protezione di interfaccia (SPI) monitora costantemente i parametri della rete elettrica come:
- tensione di rete
- frequenza
- asimmetrie di fase
- condizioni di funzionamento della linea
In caso di anomalie o condizioni non conformi ai limiti previsti dalla normativa, il sistema interviene automaticamente scollegando l’impianto fotovoltaico dalla rete per prevenire danni ai componenti e garantire la sicurezza del sistema elettrico.
Negli impianti fotovoltaici industriali e commerciali il quadro AC consente inoltre il coordinamento delle protezioni elettriche tra inverter, linee di distribuzione e rete, riducendo il rischio di guasti e migliorando la stabilità del sistema di generazione energetica.
L’integrazione di sistemi di comunicazione permette inoltre la supervisione remota dell’impianto fotovoltaico e l’integrazione con piattaforme di monitoraggio energetico e sistemi di gestione dell’energia (EMS).
Caratteristiche principali del quadro AC fotovoltaico 160 kW
- Gestione lato corrente alternata di due inverter fotovoltaici trifase da 100 kW e 60 kW
- Potenza complessiva impianto fotovoltaico fino a 160 kW
- Sistema di protezione di interfaccia SPI conforme alla normativa CEI 0-16
- Dispositivo di interfaccia per connessione alla rete elettrica di distribuzione
- Scaricatore di sovratensione SPD Tipo 2 + CT per protezione da sovratensioni atmosferiche e di manovra
- Protezione magnetotermica e differenziale delle linee elettriche
- Contattore di interfaccia per sezionamento automatico della linea
- Carpenteria metallica industriale con grado di protezione IP55
- Segnalazione stato impianto tramite spie LED frontali
- Sistema di comunicazione GSM con Wi-Fi per monitoraggio remoto
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici industriali di media e grande potenza
- Impianti fotovoltaici commerciali su edifici produttivi
- Installazioni fotovoltaiche su capannoni industriali
- Impianti con più inverter trifase collegati in parallelo
- Sistemi fotovoltaici con connessione alla rete in media tensione secondo CEI 0-16
- Sistemi di produzione di energia elettrica da fonti rinnovabili
- Impianti fotovoltaici con monitoraggio energetico e supervisione remota
Componenti inclusi nel quadro elettrico AC
- 1 centralino in carpenteria metallica industriale IP55 dimensioni 184 × 119 × 40 cm
- 1 interruttore scatolato magnetotermico 4 poli 315A 50kA
- 2 sganciatori ad apertura 220-240 VAC frame 250 / 400 / 630
- 1 scaricatore di sovratensione SPD Tipo 2 + CT 40kA 3P+N 420 Vac
- 3 spie LED modulari 115-230 V rosse
- 1 comunicatore GSM con Wi-Fi, antenna e batteria al litio (6DI + 4AI + 4DO)
- 1 contattore 4 poli 380A AC1 230 VAC
- 2 interruttori magnetotermici differenziali 1P+N 6A 30mA 10kA curva C tipo A
- 1 interruttore magnetotermico differenziale 1P+N 16A 30mA 10kA curva C tipo A
- 1 presa modulare Schuko 16A 250 VAC
- 1 interruttore magnetotermico 4 poli 180A 36kA
- 1 copriterminali filo alto 4 poli frame 250
- 1 riduttore di corrente toroidale diametro 110 mm
- 1 interruttore magnetotermico 4 poli 100
