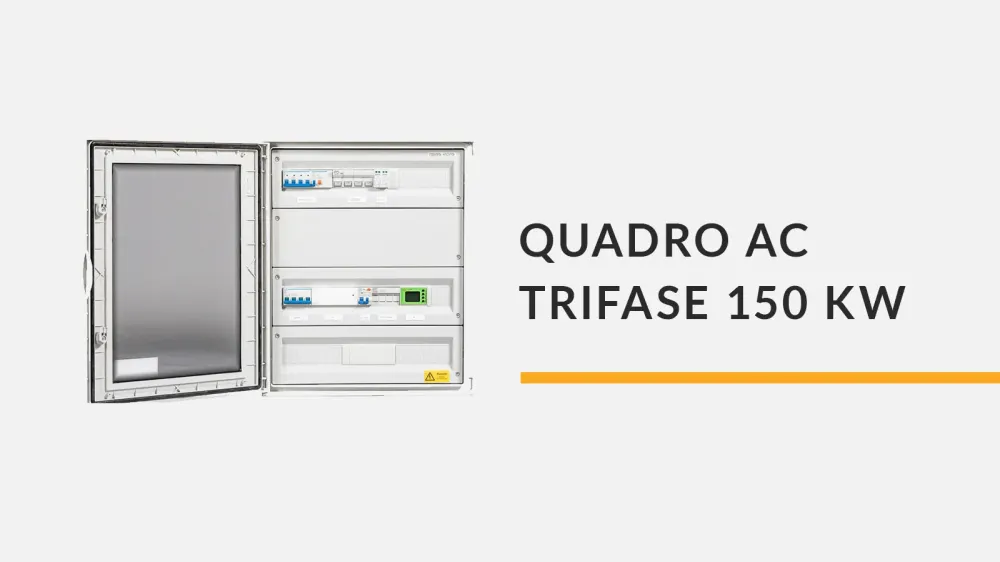

Quadro AC fotovoltaico trifase 150 kW con SPI e dispositivo di interfaccia CEI 0-21 per inverter 100 kW + 50 kW
Il quadro AC fotovoltaico trifase da 150 kW con sistema di protezione di interfaccia (SPI) e dispositivo conforme alla normativa CEI 0-21 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata negli impianti fotovoltaici con connessione alla rete elettrica di distribuzione in bassa tensione.
Il quadro è configurato per la gestione di due inverter fotovoltaici trifase da 100 kW e 50 kW, per una potenza complessiva dell’impianto pari a 150 kW. Integra sistemi di protezione elettrica, sezionamento della linea e dispositivi di controllo necessari per garantire la sicurezza operativa dell’impianto e la corretta interazione con la rete di distribuzione elettrica.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura degli inverter alla rete assicurando il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-21 per la connessione degli impianti di produzione alla rete elettrica in bassa tensione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC rappresenta il punto di collegamento tra gli inverter fotovoltaici e la rete elettrica di distribuzione. La sua funzione è gestire il lato corrente alternata dell’impianto garantendo protezione elettrica, continuità operativa e coordinamento delle protezioni.
Il sistema di protezione di interfaccia (SPI) controlla costantemente i parametri della rete elettrica come:
- tensione di rete
- frequenza
- asimmetria tra le fasi
- condizioni di stabilità della linea
In caso di anomalie o valori fuori soglia rispetto ai limiti previsti dalla normativa, il sistema di protezione interviene automaticamente scollegando l’impianto fotovoltaico dalla rete elettrica.
Negli impianti fotovoltaici collegati in bassa tensione il quadro AC permette inoltre la corretta gestione delle linee provenienti dagli inverter e garantisce la protezione delle apparecchiature elettriche e dei circuiti di distribuzione.
Caratteristiche principali del quadro AC fotovoltaico 150 kW
- Gestione lato corrente alternata di due inverter fotovoltaici trifase da 100 kW e 50 kW
- Potenza complessiva impianto fotovoltaico fino a 150 kW
- Sistema di protezione di interfaccia conforme CEI 0-21
- Contattore di interfaccia con bobina di minima tensione
- Scaricatore di sovratensione SPD Tipo 2 per protezione da sovratensioni
- Interruttori magnetotermici dedicati per le linee inverter
- Protezione differenziale delle linee elettriche
- Segnalazione stato impianto tramite spie LED frontali
- Predisposizione per alimentazione SPI tramite UPS
- Carpenteria da parete in ABS con grado di protezione IP65
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici commerciali e industriali con connessione in bassa tensione
- Impianti fotovoltaici su capannoni industriali
- Sistemi fotovoltaici con più inverter trifase collegati in parallelo
- Impianti di produzione di energia da fonti rinnovabili
- Installazioni fotovoltaiche con potenza superiore ai 100 kW
- Impianti con protezione di interfaccia conforme CEI 0-21
Componenti inclusi nel quadro elettrico AC
- 1 centralino da parete in ABS con grado di protezione IP65 dimensioni 144 × 96 × 38 cm
- 1 interruttore sezionatore 4 poli 250A
- 1 contattore 4 poli 250A AC-3 230VAC con bobina di minima tensione
- 1 sistema di protezione di interfaccia SPI conforme CEI 0-21 con ritardo superiore a 5 secondi
- 1 scaricatore di sovratensione SPD Tipo 2 3P+N 40kA 420VAC
- 2 interruttori magnetotermici 3P+N curva C per linee inverter
- 2 blocchi differenziali 4 poli 300mA classe A
- 2 portafusibili NH con fusibili per protezione linea
- 1 presa modulare 16A 250VAC
- 1 interruttore magnetotermico differenziale 1P+N 6A 30mA 10kA curva C tipo A
- 1 interruttore magnetotermico differenziale 1P+N 16A 30mA 10kA curva C tipo A
- 1 riduttore di corrente toroidale diametro 110 mm
- 2 relè differenziali modulari 0,025-25A alimentazione 110-400 VAC/DC
- 3 spie LED modulari 230V per segnalazione stato impianto
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico trifase con protezione di interfaccia SPI |
|---|---|
| Configurazione inverter | 1 inverter trifase 100 kW + 1 inverter trifase 50 kW |
| Potenza nominale impianto | 150 kW |
| Normativa di connessione | CEI 0-21 |
| Protezione sovratensioni | SPD Tipo 2 40kA |
| Grado di protezione carpenteria | IP65 |
