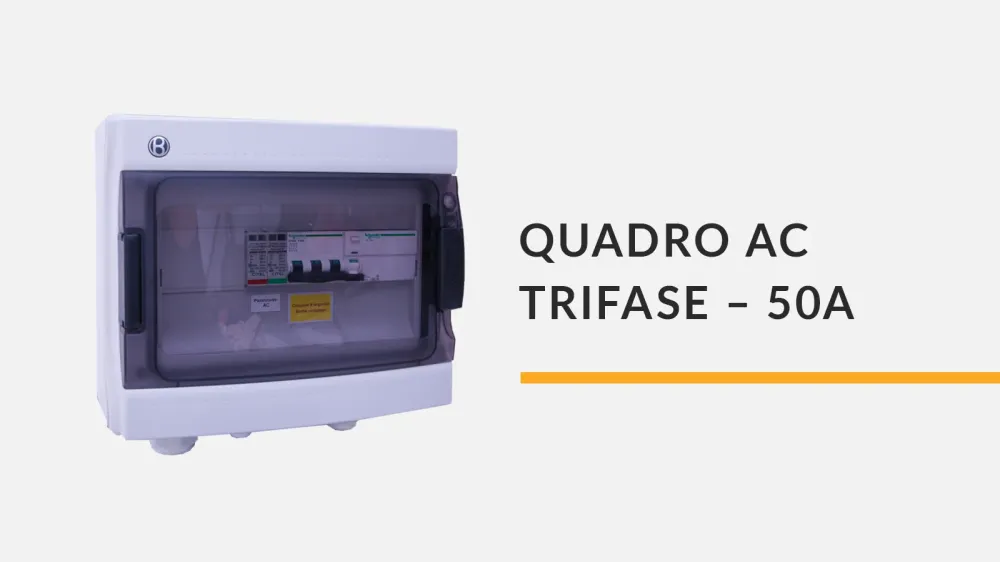

Quadro AC fotovoltaico trifase 50A 400Vac con sistema di protezione di interfaccia CEI 0-21 per singolo inverter da 25 kW
Il quadro AC fotovoltaico trifase 50A 400Vac con sistema di protezione di interfaccia predisposto secondo normativa CEI 0-21 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata (AC) negli impianti fotovoltaici con singolo inverter trifase da 25 kW collegati alla rete elettrica di bassa tensione.
Il quadro elettrico è configurato per la connessione e la protezione di un inverter fotovoltaico da 25 kW. Integra dispositivi di protezione elettrica, sezionamento, scarica delle sovratensioni e dispositivo di interfaccia, con una configurazione studiata per garantire sicurezza operativa, continuità di esercizio e rispetto delle prescrizioni tecniche previste per la connessione degli impianti di produzione.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura dell’inverter alla rete elettrica, assicurando la gestione del lato in corrente alternata con protezioni dedicate e sistema di interfaccia SPI CEI 0-21 predisposto con alimentazione tamponata superiore a 5 secondi.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC fotovoltaico rappresenta il punto di interfaccia tra l’inverter fotovoltaico e la rete elettrica. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, protezione dei componenti e affidabilità di funzionamento.
Il sistema di protezione di interfaccia monitora costantemente i parametri della rete elettrica come:
- tensione di rete
- frequenza
- condizioni di funzionamento della linea
- corretto stato dell’interfaccia di connessione
In presenza di anomalie o condizioni non conformi ai limiti previsti dalla normativa, il sistema interviene comandando il dispositivo di interfaccia per scollegare l’impianto dalla rete e proteggere l’inverter e gli altri componenti elettrici installati.
Negli impianti fotovoltaici il quadro AC consente inoltre il coordinamento delle protezioni tra inverter, linea elettrica e rete di distribuzione, contribuendo alla sicurezza dell’impianto e alla corretta gestione della produzione energetica.
Caratteristiche principali del quadro AC fotovoltaico 50A 400Vac
- Gestione lato corrente alternata di un inverter fotovoltaico trifase da 25 kW
- Corrente nominale quadro 50A a 400Vac
- Sistema di protezione di interfaccia predisposto secondo CEI 0-21
- Alimentazione tamponata del sistema SPI superiore a 5 secondi
- Scaricatore di sovratensione 3P+N Tipo 2 40kA 420Vac
- Protezione magnetotermica 4 poli con blocco differenziale 300mA tipo A
- Contattore di interfaccia 63A 4NA 230Vac
- Portafusibili con fusibili gG 10,3×38
- Centralino ABS da parete con grado di protezione IP65
- Morsetti ingresso e uscita, barra di terra, cablaggi interni, pressacavi ed etichettatura
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici con singolo inverter trifase da 25 kW
- Installazioni fotovoltaiche commerciali e artigianali in bassa tensione
- Impianti su coperture industriali e capannoni
- Sistemi di produzione di energia da fonte solare con connessione alla rete BT
- Configurazioni che richiedono protezione di interfaccia CEI 0-21
- Impianti con installazione del quadro in ambienti esterni grazie alla carpenteria IP65
Componenti inclusi nel quadro elettrico AC
- 1 centralino ABS da parete IP65, 18+18+18 moduli
- 2 interruttori magnetotermici 4 poli 50A curva C
- 1 blocco differenziale 4 poli 300mA tipo A
- 1 scaricatore di sovratensione 3P+N Tipo 2 40kA 420Vac
- 1 interfaccia SPI CEI 0-21 predisposta con alimentazione tamponata superiore a 5 secondi
- 1 contattore 63A 4NA 230Vac
- Portafusibili con fusibili gG 10,3×38
- Morsetti di ingresso e uscita
- Barra di terra
- Cablaggi interni
- Pressacavi
- Etichettatura dei componenti
- Test report su richiesta
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico trifase con sistema di protezione di interfaccia |
|---|---|
| Configurazione inverter | 1 inverter trifase da 25 kW |
| Corrente nominale | 50A |
| Tensione nominale | 400Vac |
| Normativa interfaccia | CEI 0-21 |
| Protezione sovratensioni | SPD Tipo 2 3P+N 40kA 420Vac |
| Protezione differenziale | Blocco differenziale 4 poli 300mA tipo A |
| Grado di protezione carpenteria | IP65 |
| Installazione | A parete |
Struttura centralino</th
