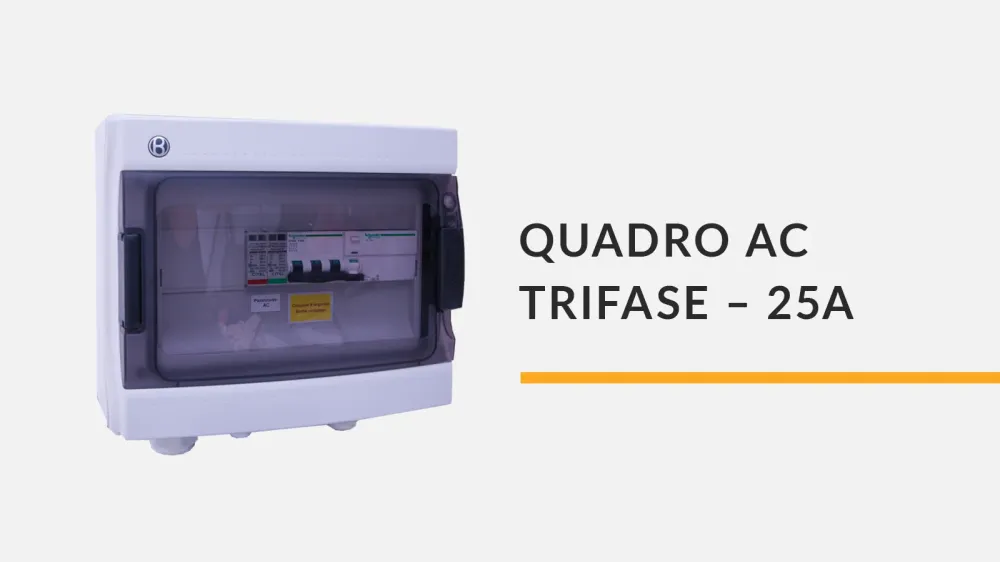

Quadro AC fotovoltaico trifase 10/12 kW con SPI e dispositivo di interfaccia CEI 0-21 per singolo inverter
Il quadro AC fotovoltaico trifase da 10/12 kW con sistema di protezione di interfaccia (SPI) e dispositivo di interfaccia conforme alla normativa CEI 0-21 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata (AC) negli impianti fotovoltaici residenziali, commerciali e professionali collegati alla rete elettrica di distribuzione in bassa tensione.
Il quadro elettrico è configurato per la gestione di un singolo inverter fotovoltaico trifase da 10 kW o 12 kW. Integra sistemi di protezione elettrica, sezionamento, controllo e interfaccia progettati per garantire il corretto coordinamento tra inverter, linee di distribuzione e rete elettrica secondo le normative tecniche italiane per la connessione degli impianti di produzione.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura dell’inverter alla rete elettrica assicurando il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-21 per la connessione degli impianti di produzione alla rete di distribuzione in bassa tensione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC fotovoltaico rappresenta il punto di interfaccia tra l’inverter fotovoltaico e la rete elettrica. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, continuità operativa e protezione dei componenti.
Il sistema di protezione di interfaccia (SPI) monitora costantemente i parametri della rete elettrica come:
- tensione di rete
- frequenza
- asimmetrie di fase
- condizioni di funzionamento della linea
In caso di anomalie o condizioni non conformi ai limiti previsti dalla normativa, il sistema interviene automaticamente scollegando l’impianto fotovoltaico dalla rete per prevenire danni ai componenti e garantire la sicurezza del sistema elettrico.
Negli impianti fotovoltaici il quadro AC consente inoltre il coordinamento delle protezioni elettriche tra inverter, linea di distribuzione e rete, riducendo il rischio di guasti e migliorando l’affidabilità del sistema di generazione energetica.
La configurazione del quadro è studiata per offrire una gestione ordinata dei collegamenti, protezione contro sovratensioni e un’interfaccia conforme ai requisiti richiesti per la connessione in bassa tensione.
Caratteristiche principali del quadro AC fotovoltaico 10/12 kW
- Gestione lato corrente alternata di un singolo inverter fotovoltaico trifase da 10 kW o 12 kW
- Corrente nominale quadro 25A a 400 Vac
- Sistema di protezione di interfaccia SPI conforme alla normativa CEI 0-21
- Dispositivo di interfaccia predisposto con alimentazione tamponata superiore a 5 secondi
- Scaricatore di sovratensione SPD Tipo 2 3P+N 40kA 420 Vac
- Protezione magnetotermica 4 poli 25A curva C
- Blocco differenziale 4 poli 300 mA tipo A
- Contattore 40A 4NA 230 Vac per sezionamento automatico della linea
- Portafusibili con fusibili gG 10,3×38
- Centralino ABS da parete con grado di protezione IP65
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici trifase residenziali e commerciali
- Installazioni fotovoltaiche con singolo inverter da 10 kW o 12 kW
- Impianti con connessione alla rete in bassa tensione secondo CEI 0-21
- Sistemi fotovoltaici per abitazioni, uffici e piccole attività produttive
- Applicazioni con richiesta di protezione di interfaccia e sezionamento automatico
- Impianti di produzione di energia elettrica da fonte solare
- Installazioni esterne o in ambienti tecnici grazie alla carpenteria IP65
Componenti inclusi nel quadro elettrico AC
- 1 centralino ABS da parete IP65 da 18+18+18 moduli
- 2 interruttori magnetotermici 4 poli 25A curva C
- 1 blocco differenziale 4 poli 300mA tipo A
- 1 scaricatore di sovratensione SPD Tipo 2 3P+N 40kA 420 Vac
- 1 interfaccia SPI CEI 0-21 predisposta con alimentazione tamponata superiore a 5 secondi
- 1 contattore 40A 4NA 230 Vac
- Portafusibili con fusibili gG 10,3×38
- Morsetti ingresso e uscita
- Barra di terra
- Cablaggi interni
- Pressacavi
- Etichettatura di riconoscimento componenti e sicurezza
- Schema elettrico e istruzioni visive per il collegamento
- Tasselli e viti per montaggio a parete
- Test report disponibile su richiesta (art. 7635984)
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico trifase con protezione di interfaccia SPI |
|---|---|
| Configurazione inverter | 1 inverter trifase da 10 kW o 12 kW |
Corrente
Prodotti correlati
Carrello

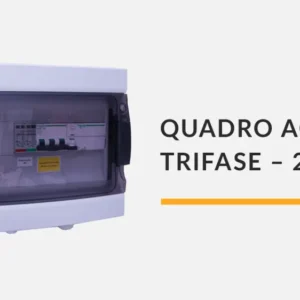

 Quadro AC trifase con SPI – 25A Il prezzo originale era: 1.246,09 €.186,91 €Il prezzo attuale è: 186,91 €.
|
