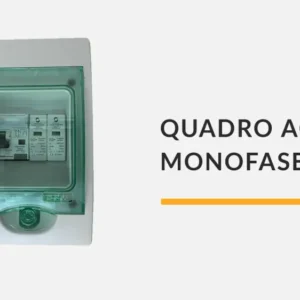

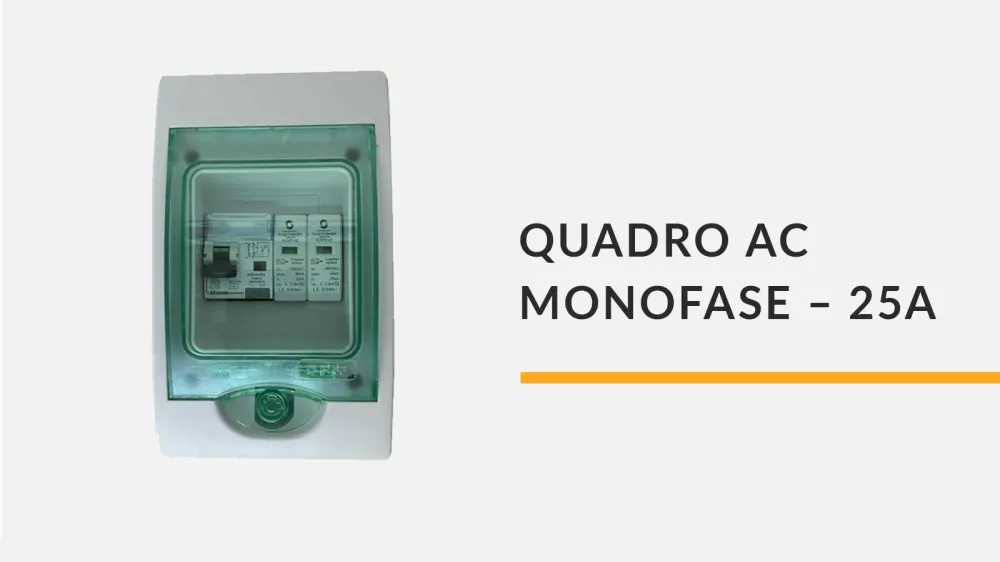

Quadro AC fotovoltaico monofase 25 A con protezioni e SPD Tipo 2 per inverter fino a 5 kW
Il quadro AC fotovoltaico monofase da 25 A è un quadro elettrico progettato per la gestione, protezione e distribuzione del lato corrente alternata (AC) negli impianti fotovoltaici residenziali e di piccola potenza collegati alla rete elettrica in bassa tensione.
Il quadro è configurato per la gestione di un singolo inverter fotovoltaico monofase con potenza fino a 5 kW. Integra dispositivi di protezione elettrica e protezione contro le sovratensioni progettati per garantire sicurezza operativa e protezione dell’impianto fotovoltaico.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura dell’inverter alla rete elettrica domestica assicurando la protezione delle linee elettriche e dei componenti dell’impianto.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC fotovoltaico rappresenta il punto di connessione tra l’inverter fotovoltaico e la rete elettrica dell’edificio. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica e protezione dei circuiti.
All’interno del quadro sono installati dispositivi di protezione magnetotermica e differenziale che proteggono le linee elettriche e l’inverter da sovraccarichi, cortocircuiti e dispersioni verso terra.
- protezione delle linee elettriche
- protezione dell’inverter fotovoltaico
- protezione contro sovratensioni
- gestione sicura della distribuzione AC
L’integrazione di scaricatori di sovratensione consente inoltre di proteggere l’impianto da sovratensioni di origine atmosferica o di manovra che possono compromettere il corretto funzionamento dell’inverter e delle apparecchiature elettriche.
Caratteristiche principali del quadro AC fotovoltaico 25 A
- Quadro AC per inverter fotovoltaico monofase fino a 5 kW
- Corrente nominale 25 A
- Protezione magnetotermica differenziale della linea
- Interruttore magnetotermico bipolare di protezione
- Scaricatore di sovratensione SPD Tipo 2
- Centralino da parete in materiale ABS
- Grado di protezione IP65
- Configurazione per installazioni fotovoltaiche residenziali
Applicazioni del quadro AC fotovoltaico monofase
- Impianti fotovoltaici residenziali
- Impianti fotovoltaici domestici di piccola potenza
- Installazioni fotovoltaiche con inverter monofase
- Sistemi di produzione di energia rinnovabile fino a 5 kW
- Impianti fotovoltaici collegati alla rete elettrica domestica
Componenti inclusi nel quadro elettrico AC
- 1 centralino da parete in ABS IP65 12 moduli
- 1 interruttore magnetotermico differenziale 1P+N 25A curva C 300mA tipo A
- 1 interruttore magnetotermico 2P 25A curva C 275 Vac
- 1 scaricatore di sovratensione 1P+N Tipo 2 40kA 275 Vac
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico monofase |
|---|---|
| Corrente nominale | 25 A |
| Configurazione inverter | Singolo inverter monofase fino a 5 kW |
| Protezione sovratensioni | SPD Tipo 2 40kA |
| Protezione linee | Magnetotermica e differenziale |
| Centralino | ABS da parete |
| Grado di protezione | IP65 |
Installazione del quadro elettrico AC per impianti fotovoltaici
Il quadro elettrico AC è progettato per installazioni su parete in ambienti tecnici, locali elettrici o aree dedicate agli impianti fotovoltaici residenziali.
Il centralino in materiale ABS con grado di protezione IP65 garantisce una protezione efficace dei componenti elettrici contro polvere, umidità e agenti atmosferici, permettendo l’installazione anche in ambienti esterni protetti.
Il dimensionamento e la configurazione del quadro devono essere verificati da un installatore elettrico qualificato in base alla potenza dell’impianto fotovoltaico e alle caratteristiche dell’inverter installato.
Domande frequenti sul quadro AC fotovoltaico
A cosa serve il quadro AC negli impianti fotovoltaici
Il quadro AC gestisce la distribuzione della corrente alternata prodotta dall’inverter fotovoltaico e protegge l’impianto elettrico tramite dispositivi magnetotermici, differenziali e sistemi di protezione contro le sovratensioni.
Per quali impianti è adatto questo quadro AC
Il quadro è progettato per impianti fotovoltaici residenziali con singolo inverter monofase fino a 5 kW collegato alla rete elettrica domestica.
Perché è importante la protezione contro le sovratensioni
Gli scaricatori di sovratensione proteggono l’impianto fotovoltaico e l’inverter da sovratensioni caus
