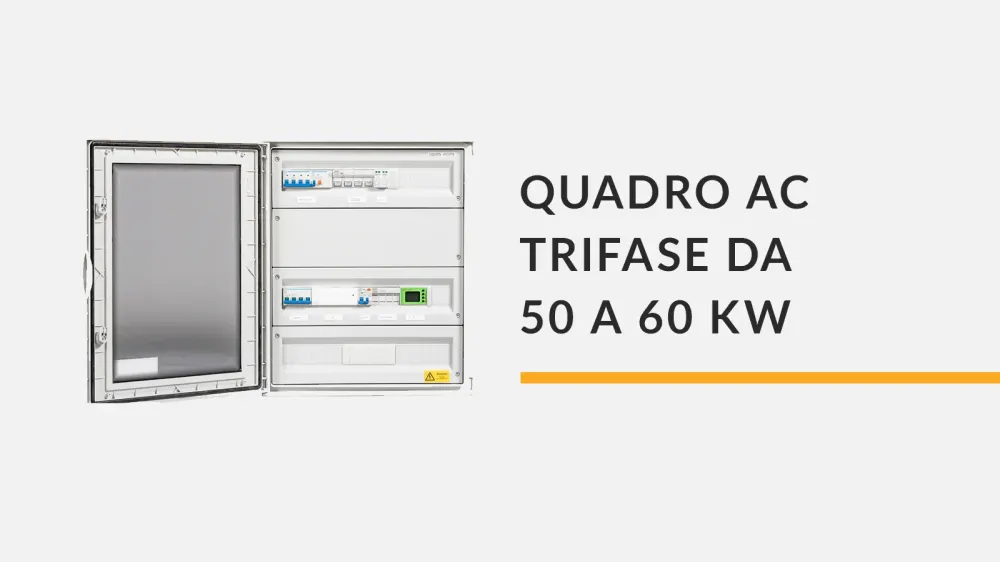

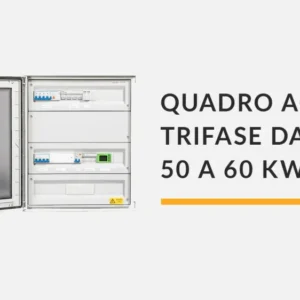

Quadro AC fotovoltaico trifase 50-60 kW con SPI e dispositivo di interfaccia CEI 0-21 per inverter singolo
Il quadro AC fotovoltaico trifase da 50-60 kW con sistema di protezione di interfaccia (SPI) e dispositivo di interfaccia conforme alla normativa CEI 0-21 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata (AC) negli impianti fotovoltaici collegati alla rete elettrica di distribuzione in bassa tensione.
Il quadro elettrico è configurato per la gestione di un inverter fotovoltaico trifase con potenza compresa tra 50 kW e 60 kW. Integra sistemi di protezione elettrica, sezionamento e controllo progettati per garantire il coordinamento delle protezioni tra inverter, linea elettrica e rete di distribuzione secondo le normative tecniche italiane per la connessione degli impianti di produzione.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura dell’inverter alla rete elettrica assicurando il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-21 per la connessione degli impianti di produzione alla rete di distribuzione in bassa tensione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC fotovoltaico rappresenta il punto di interfaccia tra l’inverter fotovoltaico e la rete elettrica. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, continuità operativa e protezione dei componenti.
Il sistema di protezione di interfaccia monitora costantemente i parametri della rete elettrica come:
- tensione della rete
- frequenza di esercizio
- eventuali squilibri di fase
- condizioni operative della linea
Quando vengono rilevate anomalie o valori fuori dai limiti previsti dalla normativa, il sistema interviene automaticamente scollegando l’impianto fotovoltaico dalla rete elettrica per garantire la sicurezza dell’impianto e dei dispositivi collegati.
Negli impianti fotovoltaici di piccola e media potenza il quadro AC consente inoltre il corretto coordinamento delle protezioni elettriche tra inverter e rete migliorando l’affidabilità del sistema di produzione energetica.
Caratteristiche principali del quadro AC fotovoltaico 50-60 kW
- Gestione lato corrente alternata per inverter fotovoltaico trifase da 50-60 kW
- Dispositivo di interfaccia conforme alla normativa CEI 0-21
- Sistema di protezione di interfaccia SPI per controllo dei parametri di rete
- Scaricatore di sovratensione SPD Tipo 2 + CT per protezione da sovratensioni
- Protezione magnetotermica e differenziale delle linee elettriche
- Contattore di interfaccia per sezionamento automatico dell’impianto
- Segnalazione stato impianto tramite spie LED frontali
- Centralino in ABS con grado di protezione IP65
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici commerciali e residenziali di media potenza
- Impianti fotovoltaici su edifici produttivi e strutture commerciali
- Installazioni fotovoltaiche su capannoni industriali
- Impianti con inverter trifase singolo fino a 60 kW
- Sistemi di produzione di energia elettrica da fonte solare con connessione in bassa tensione
Componenti inclusi nel quadro elettrico AC
- 1 centralino in ABS con grado di protezione IP65 dimensioni 91 × 67 × 21 cm
- 2 interruttori magnetotermici 4 poli 100A 10kA curva C
- 1 sganciatore a lancio di corrente 230 Vac
- 1 riduttore di corrente toroidale diametro 80 mm
- 1 relè differenziale modulare Idn 0,025-25A alimentazione 110-400 VAC/DC
- 1 scaricatore di sovratensione modulare Tipo 2 + CT 40kA 3P+N 420 Vac
- 3 spie LED modulari 115-230 V rosse
- 1 contattore 4 poli AC 95A AC1
- 2 interruttori magnetotermici differenziali 1P+N 6A 30mA 10kA curva C tipo A
- 1 interruttore magnetotermico differenziale 1P+N 16A 30mA 10kA curva C tipo A
- 1 presa modulare Schuko 16A 250 Vac
- 1 dispositivo di interfaccia conforme CEI 0-21 con tampone superiore a 5 secondi
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico trifase con protezione di interfaccia SPI |
|---|---|
| Configurazione inverter | Inverter trifase singolo da 50-60 kW |
| Normativa di connessione | CEI 0-21 |
| Protezione sovratensioni | SPD Tipo 2 + CT 40kA |
| Grado di protezione | IP65 |
| Dimensioni centralino | 91 × 67 × 21 cm |
Installazione del quadro elettrico AC per impianti fotovoltaici
Il quadro elettrico AC è progettato per installazioni in locali tecnici, ambienti industriali o installazioni esterne dedicate alla gestione degli impiant
