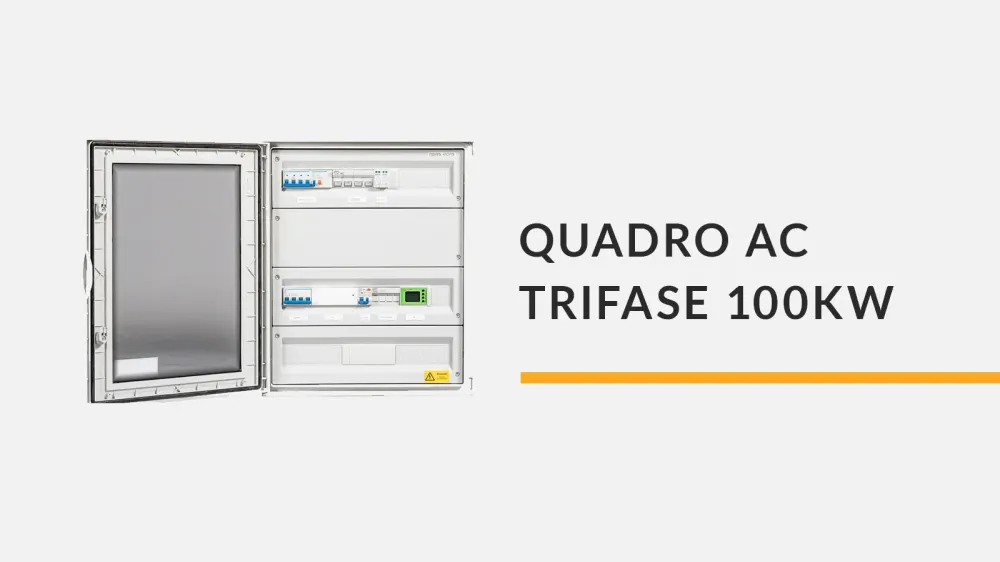

Quadro AC fotovoltaico trifase 100 kW con SPI e dispositivo di interfaccia CEI 0-21 per inverter singolo
Il quadro AC fotovoltaico trifase da 100 kW con sistema di protezione di interfaccia (SPI) e dispositivo di interfaccia conforme alla normativa CEI 0-21 è un quadro elettrico progettato per la gestione e protezione del lato corrente alternata negli impianti fotovoltaici collegati alla rete elettrica di distribuzione in bassa tensione.
Il quadro elettrico è configurato per la gestione di un inverter fotovoltaico trifase da 100 kW. Integra sistemi di protezione, sezionamento e controllo progettati per garantire il corretto coordinamento delle protezioni tra inverter e rete elettrica secondo le normative tecniche italiane per la connessione degli impianti di produzione.
Questo quadro AC per impianti fotovoltaici consente la connessione sicura dell’inverter alla rete elettrica assicurando il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-21 per la connessione degli impianti di produzione alla rete di distribuzione in bassa tensione.
Funzione del quadro AC negli impianti fotovoltaici
Il quadro elettrico AC rappresenta il punto di connessione tra l’inverter fotovoltaico e la rete elettrica. Il suo compito è gestire il lato corrente alternata dell’impianto garantendo protezione dei componenti elettrici e sicurezza operativa dell’intero sistema.
Il sistema di protezione di interfaccia SPI controlla continuamente i principali parametri della rete elettrica come:
- tensione di rete
- frequenza della linea
- asimmetrie tra le fasi
- stabilità delle condizioni di rete
Nel caso in cui i parametri elettrici superino i limiti stabiliti dalla normativa CEI 0-21, il sistema interviene scollegando automaticamente l’impianto dalla rete per prevenire danni alle apparecchiature e garantire la sicurezza della rete elettrica.
Questo quadro AC consente inoltre il coordinamento delle protezioni tra inverter e linea di distribuzione migliorando l’affidabilità e la continuità di esercizio dell’impianto fotovoltaico.
Caratteristiche principali del quadro AC fotovoltaico 100 kW
- Gestione lato corrente alternata per inverter fotovoltaico trifase da 100 kW
- Sistema di protezione di interfaccia SPI conforme alla normativa CEI 0-21
- Dispositivo di interfaccia per connessione alla rete elettrica di distribuzione
- Scaricatore di sovratensione SPD Tipo 2 + CT per protezione da sovratensioni
- Interruttori magnetotermici e differenziali per la protezione delle linee
- Contattore di interfaccia per sezionamento automatico dell’impianto
- Segnalazione dello stato del quadro tramite spie LED frontali
- Carpenteria metallica industriale con grado di protezione IP55
- Componenti elettrici dimensionati per impianti fotovoltaici commerciali e industriali
Applicazioni del quadro AC fotovoltaico trifase
- Impianti fotovoltaici commerciali con inverter trifase
- Installazioni fotovoltaiche su edifici produttivi
- Impianti su capannoni industriali
- Sistemi di produzione di energia da fonti rinnovabili
- Impianti con connessione alla rete di distribuzione in bassa tensione
- Installazioni fotovoltaiche per aziende e attività produttive
Componenti inclusi nel quadro elettrico AC
- 1 centralino in carpenteria metallica IP55 dimensioni 167 × 84 × 30 cm
- 1 interruttore scatolato magnetotermico 4 poli 200A 36kA
- 1 sganciatore ad apertura 220-240 VAC frame 250 / 400 / 630
- 1 scaricatore di sovratensione SPD Tipo 2 + CT 40kA 3P+N 420 Vac
- 3 spie LED modulari 115-230 V rosse
- 1 contattore 4 poli 315A AC1 230 VAC
- 2 interruttori magnetotermici differenziali 1P+N 6A 30mA 10kA curva C tipo A
- 1 interruttore magnetotermico differenziale 1P+N 16A 30mA 10kA curva C tipo A
- 1 presa modulare Schuko 16A 250 VAC
- 1 interruttore magnetotermico 4 poli 180A 36kA
- 1 copriterminali filo alto 4 poli frame 250
- 1 riduttore di corrente toroidale diametro 110 mm
- 1 relè differenziale modulare Idn 0,025-25A alimentazione 110-400 VAC/DC
- 1 dispositivo di interfaccia conforme CEI 0-21 con tampone superiore a 5 secondi
Specifiche tecniche del quadro AC fotovoltaico
| Tipologia quadro | Quadro elettrico AC fotovoltaico trifase con protezione di interfaccia SPI |
|---|---|
| Configurazione inverter | 1 inverter trifase 100 kW |
| Potenza nominale impianto | 100 kW |
| Normativa di connessione | CEI 0-21 |
| Protezione sovratensioni | SPD Tipo 2 + CT 40kA |
| Grado di protezione carpenteria | IP55 |
| Dimensioni quadro | 167 × 84 × 30 cm |
