Panoramica del prodotto e ambito di applicazione

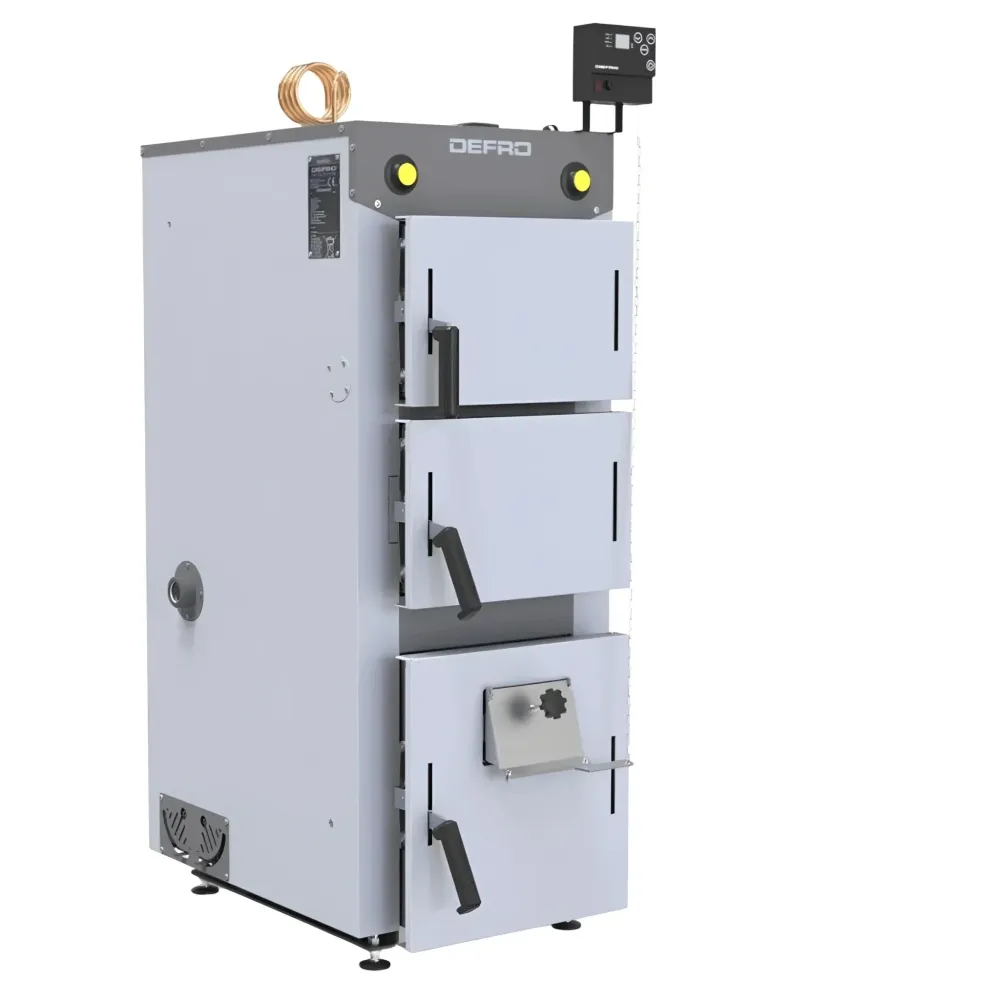

La caldaia a tiraggio naturale Defro Firewood Plus 19 kW è una caldaia a combustibile solido ad alimentazione manuale per ciocche di legna, progettata per l’uso in impianti di riscaldamento centralizzati ad acqua calda. È adatta per sistemi di riscaldamento che prevedono una caldaia a legna robusta con dotazione tecnica chiara, collegamento a un accumulatore inerziale e integrazione professionale in un impianto di riscaldamento chiuso.
Tecnica e dotazione

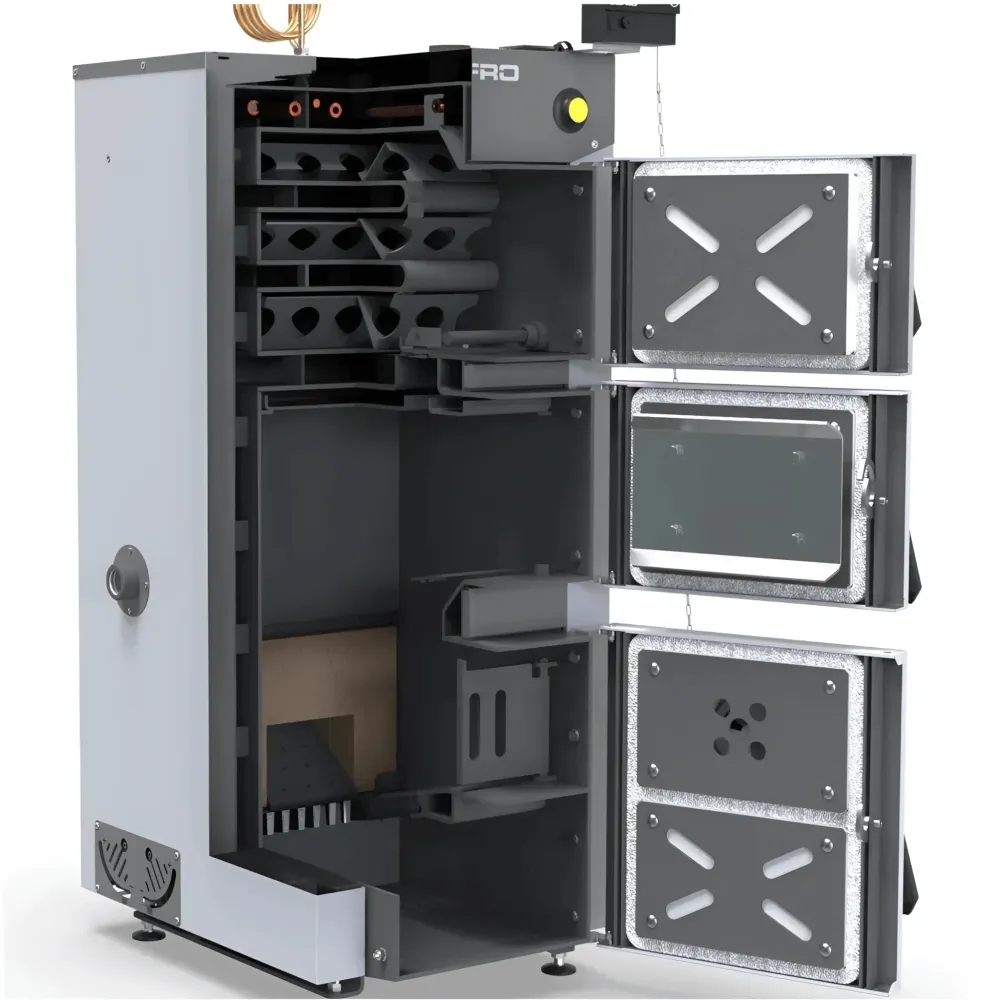

Il corpo caldaia è realizzato in acciaio a più giri con mantello ad acqua. La combustione avviene tramite una griglia di combustione in ghisa con inserto in acciaio nella camera di combustione, mentre l’aria primaria viene introdotta tramite la serranda dell’aria e l’aria secondaria attraverso prese d’aria laterali. Il regolatore elettronico del tiraggio supporta la regolazione della serranda dell’aria primaria; un termometro analogico della caldaia consente il controllo della temperatura sull’apparecchio.
Vantaggi nell’uso quotidiano
La disposizione di sportello di carico, sportello di accensione e sportello del cassetto cenere facilita l’accesso alla camera di combustione, al cassetto cenere e alle aree di pulizia. I turboagitatori nei canali di convezione favoriscono il trasferimento di calore nella caldaia, mentre l’isolamento del corpo caldaia riduce le perdite di calore. Per un funzionamento sicuro dell’impianto, lo scambiatore di calore di sicurezza integrato è un componente importante della dotazione tecnica.
Integrazione nel sistema e compatibilità
La Defro Firewood Plus 19 kW è prevista per impianti di riscaldamento chiusi e deve essere abbinata a un accumulatore inerziale. Per il funzionamento sono necessari un corretto collegamento idraulico professionale, un adeguato ritorno caldo e un sistema di scarico fumi dimensionato correttamente. Il dimensionamento di camino, accumulatore inerziale, dispositivi di sicurezza e circuiti di riscaldamento deve essere coordinato nell’ambito del sistema complessivo.
Dati tecnici in sintesi
I principali dati tecnici della Defro Firewood Plus 19 kW in sintesi.
| Potenza nominale | 19 kW |
| Combustibile | Ciocche di legna |
| Tecnologia di combustione | Tiraggio naturale |
| Rendimento | 92,4 % |
| Classe di efficienza energetica | A+ |
| Temperatura massima di mandata | 90 °C |
| Pressione massima di esercizio | 3,0 bar |
| Lunghezza massima della ciocca di legna | 340 mm |
| Classe caldaia | 5 secondo EN 303-5:2012 |
| Fabbisogno di tiraggio | 20 Pa |
| Temperatura dei fumi | 153 °C |

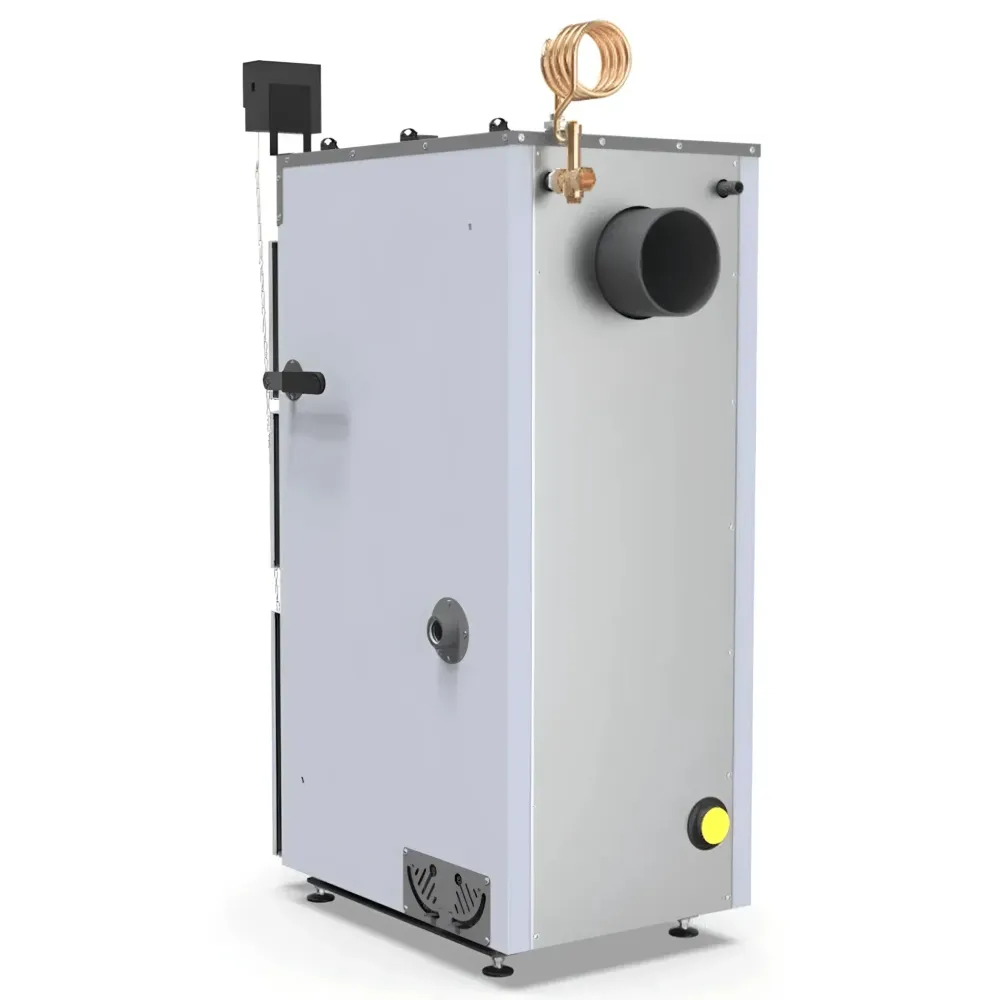

| Attacco tubo fumi | Ø 159 mm |
| Scambiatore di calore di sicurezza | sì |
| Accumulatore inerziale consigliato | necessario |

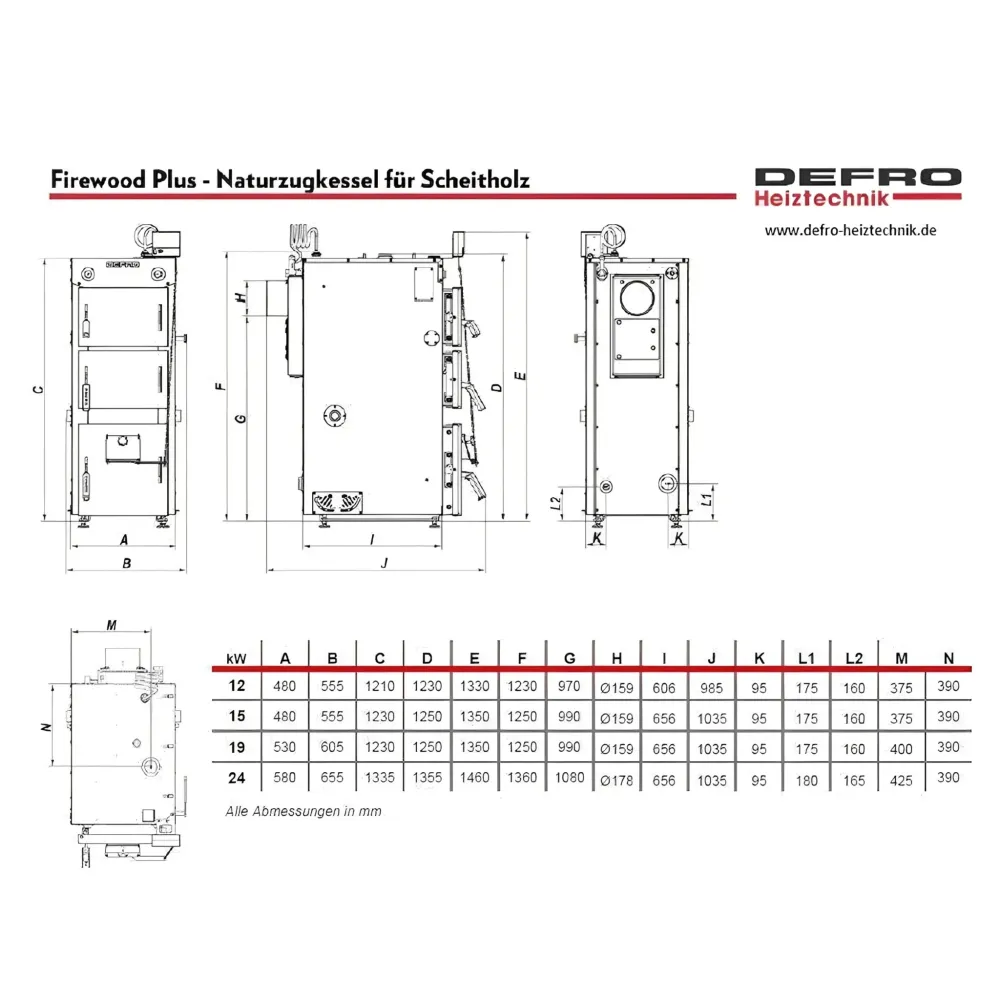

| Altezza | 1350 mm |
| Larghezza | 605 mm |
| Profondità | 1035 mm |
| Peso | ca. 370 kg |
| Tensione | 230 V |
| Frequenza | 50 Hz |
| Protezione | 1,25 A |
| Potenza assorbita | max. 5 W |
| Fasi | 1N |
Montaggio
L’installazione e il collegamento della caldaia devono avvenire in un locale caldaia idoneo, ventilato e al riparo dal gelo. Il collegamento idraulico, l’allacciamento elettrico e il collegamento dei fumi devono essere eseguiti a regola d’arte. Per il funzionamento è necessario prevedere un accumulatore inerziale, un adeguato ritorno caldo e l’integrazione dei dispositivi di sicurezza richiesti nell’impianto di riscaldamento.
Note
Per il funzionamento è necessario utilizzare ciocche di legna naturale con un adeguato contenuto di umidità residua. La temperatura di ritorno deve essere mantenuta sufficientemente alta per proteggere il corpo caldaia da condensa dannosa e corrosione. Prima del montaggio, della messa in servizio e della manutenzione, è necessario osservare la documentazione tecnica, i requisiti per l’acqua dell’impianto di riscaldamento, il camino e i dispositivi di sicurezza, nonché le normative locali.
Contenuto della fornitura
- Caldaia a tiraggio naturale Defro Firewood Plus 19 kW
- Manuale di istruzioni della caldaia

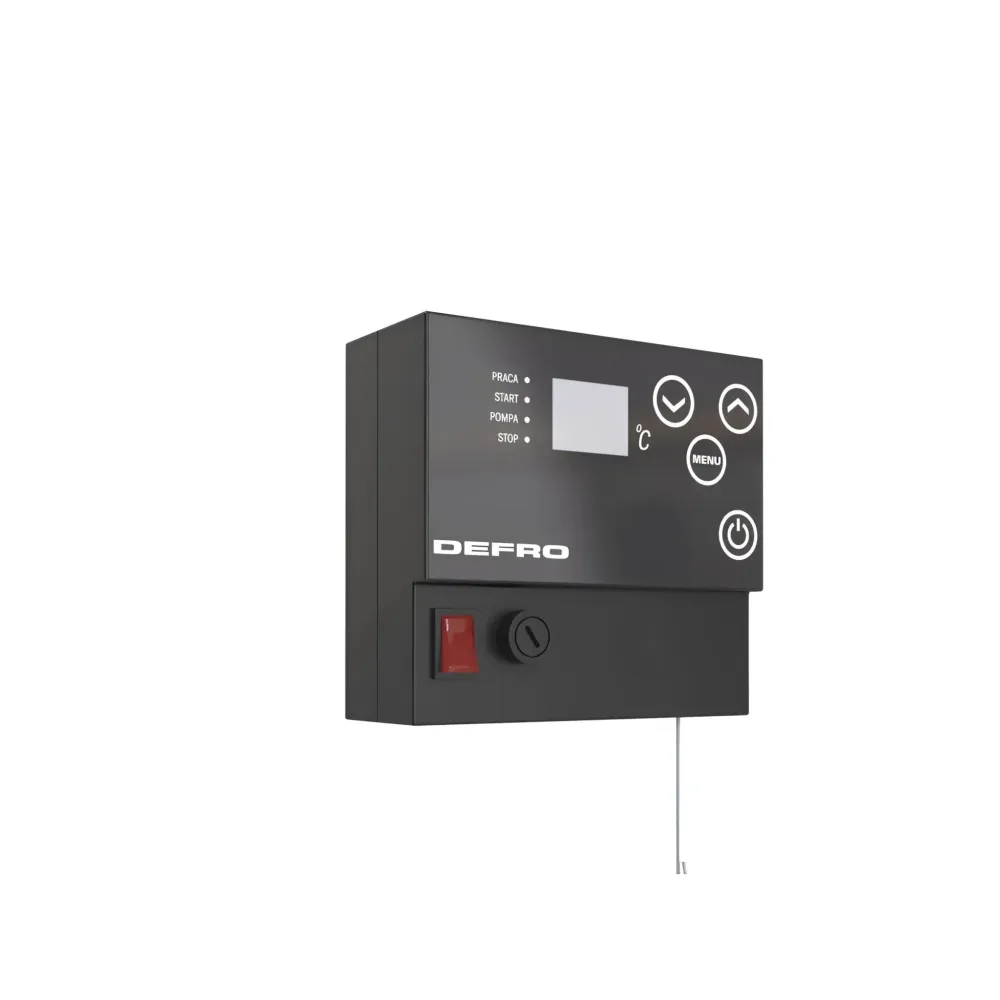

- Regolatore elettronico del tiraggio
- Termometro analogico della caldaia
- Inserti in acciaio per la camera di combustione
- Serranda dell’aria primaria
- Set di utensili per la pulizia
- Griglia di combustione in ghisa
- Set di turboagitatori
- Scambiatore di calore di sicurezza
