Panoramica del prodotto e ambito di applicazione

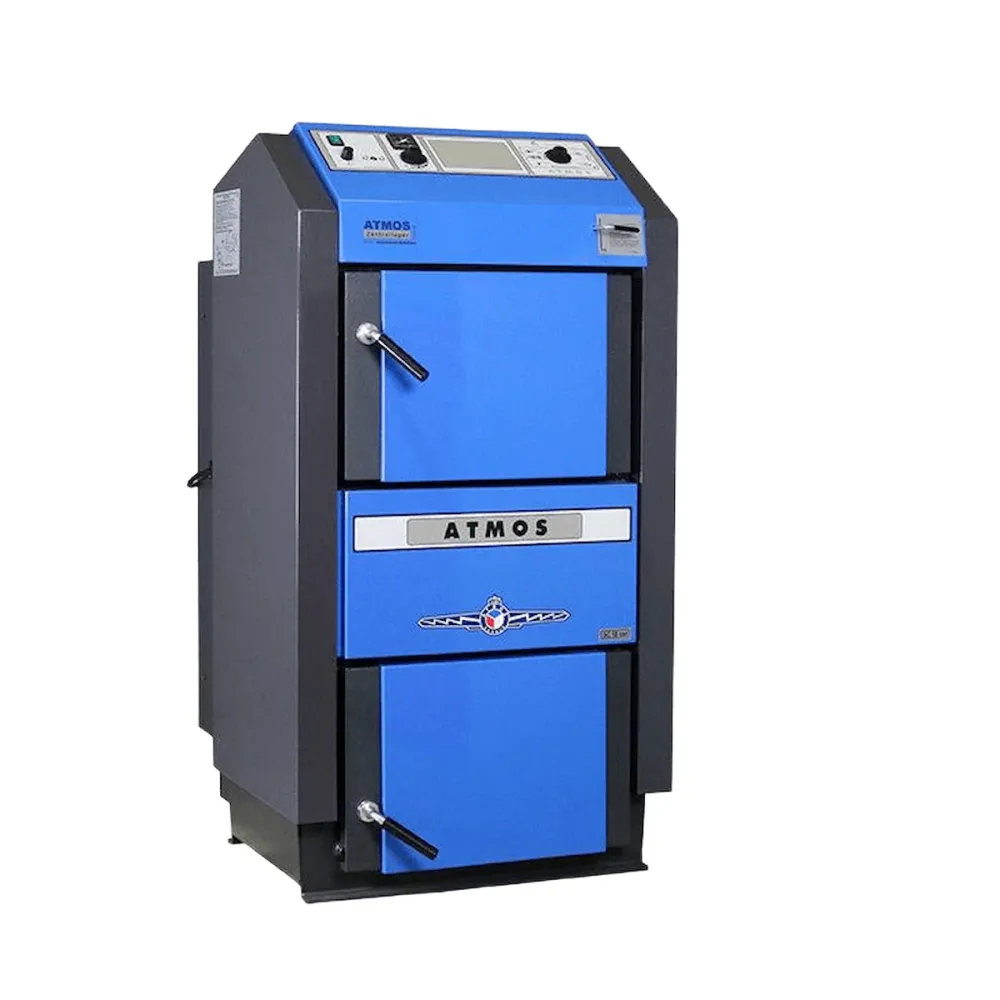

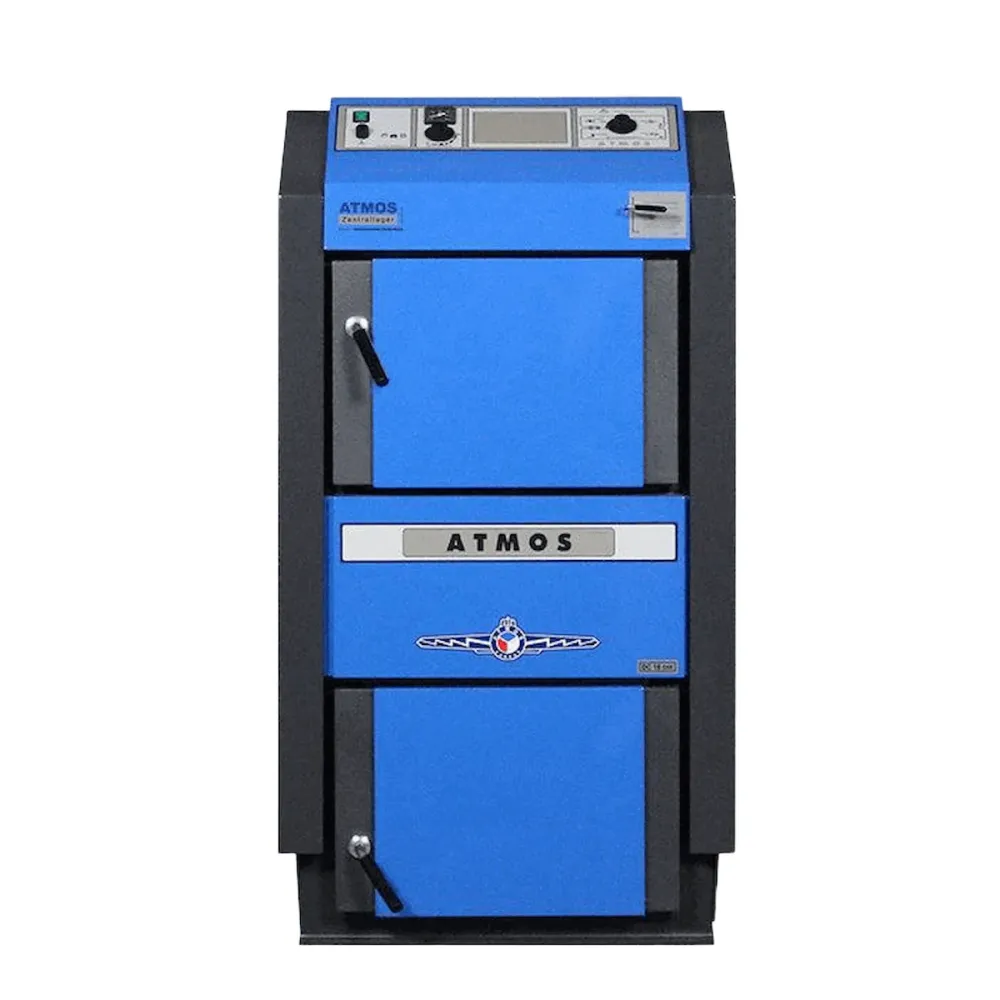

La caldaia a gassificazione di legna Atmos DC30GSE è una caldaia a caricamento manuale di ciocchi della serie ATMOS GSE, progettata per impianti di riscaldamento centralizzati ad acqua calda. Con una potenza termica di 29,8 kW, è adatta per edifici con un fabbisogno termico corrispondente, dove si utilizza legna da ardere come combustibile e il calore viene integrato nell’impianto di riscaldamento tramite un accumulatore di inerzia adeguatamente dimensionato.
Tecnica e dotazione
Il DC30GSE funziona secondo il principio della gassificazione del legno con combustione inversa. La caldaia è dotata di una camera di combustione rivestita in ceramica, un ventilatore di tiraggio, aria primaria e secondaria regolabili separatamente e un controllo elettromeccanico della caldaia. Per limitare la temperatura dei fumi, un servomotore Belimo è integrato nella logica della caldaia. La struttura di serie è progettata per l’accensione manuale.
Vantaggi nell’uso quotidiano
La costruzione GSE combina una robusta struttura in acciaio della caldaia con un funzionamento pratico per l’uso con ciocchi di legna. La grande porta di carico facilita il rabbocco, il ventilatore a tiraggio forzato supporta la combustione e lo spegnimento automatico dopo il completo esaurimento del legno contribuisce a un funzionamento ordinato del ventilatore e della pompa del circuito caldaia.
Integrazione nel sistema e compatibilità

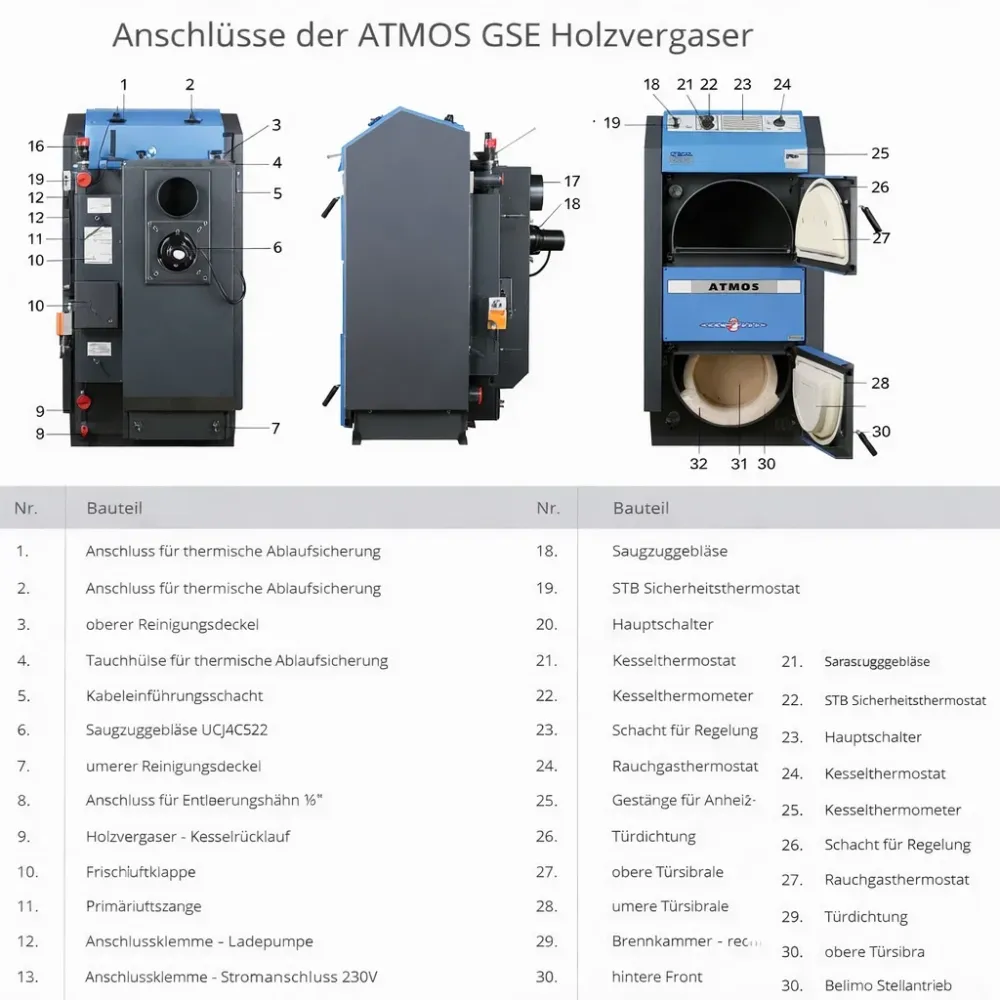

L’Atmos DC30GSE è progettato per essere integrato in un impianto di riscaldamento con un accumulatore di inerzia di dimensioni sufficienti. Per il funzionamento sono importanti un corretto collegamento idraulico professionale, un innalzamento del ritorno e un tiraggio adeguato del camino. La progettazione deve essere adattata all’edificio, al carico termico, al volume dell’accumulatore e alla distribuzione del calore esistente.
Dati tecnici in sintesi
I principali dati tecnici dell’Atmos DC30GSE basati sulla documentazione del produttore.
| Potenza nominale | 29,8 kW |
| Combustibile | Ciocchi di legna, secchi |
| Tecnologia di combustione | Gassificatore a legna |
| Rendimento | 91,3 % |
| Classe di efficienza energetica | A+ |
| Pressione massima di esercizio | 2,5 bar |
| Lunghezza massima dei ciocchi | 530 mm |
| Classe caldaia | 5 |
| Fabbisogno di tiraggio | 20 Pa |
| Temperatura dei fumi | 147,9 °C |
| Attacco tubo fumi | 150/152 mm |
| Scambiatore di sicurezza | presente |
| Accumulatore di inerzia consigliato | sì |
| Sistema di accensione | manuale |

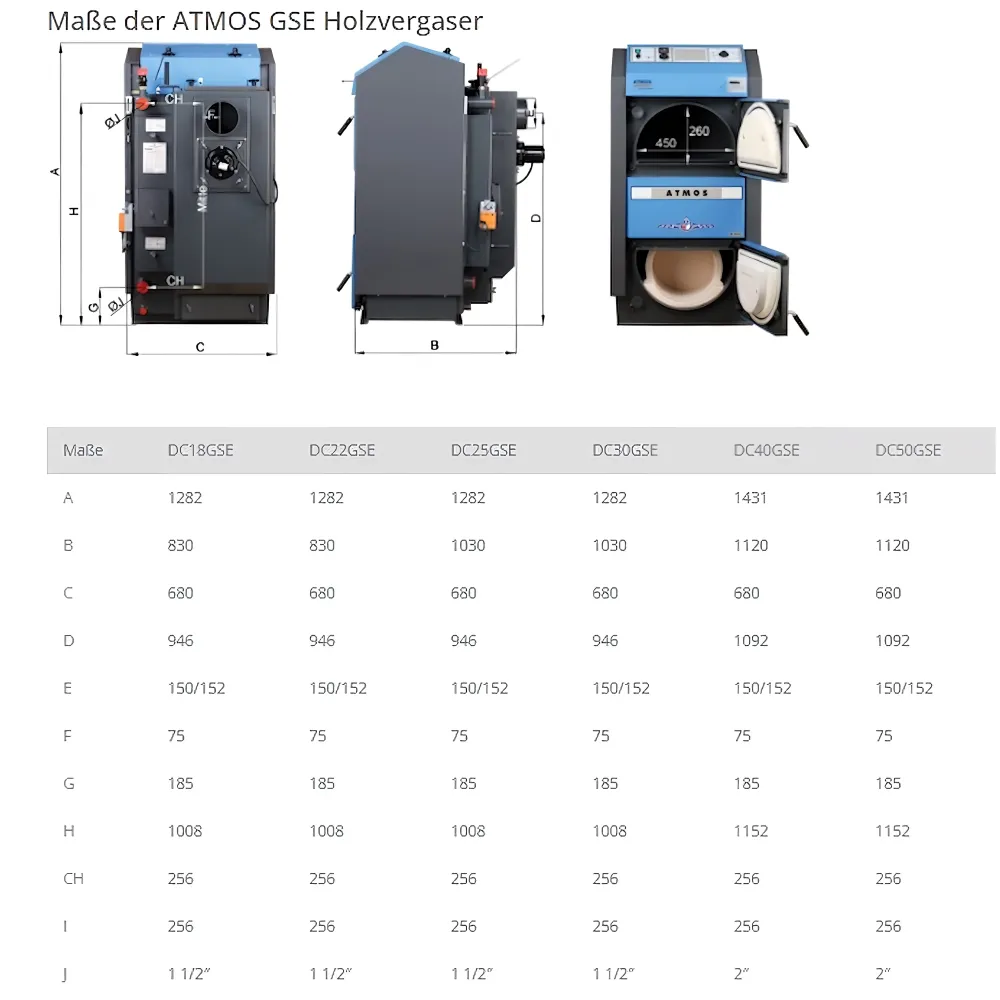

| Altezza | 1281 mm |
| Larghezza | 680 mm |
| Profondità | 1020 mm |
| Peso | 466 kg |
| Tensione | 230 V |
| Frequenza | 50 Hz |
| Potenza assorbita | 50 W |
Montaggio
Il montaggio e il collegamento della caldaia devono essere eseguiti da un’azienda specializzata qualificata. Per il funzionamento è necessario considerare un camino adatto, un innalzamento del ritorno con una temperatura di ritorno di almeno 65 °C e un accumulatore di inerzia di dimensioni sufficienti. Il collegamento elettrico avviene a 230 V / 50 Hz.
Note
Per il funzionamento è previsto l’uso di ciocchi di legna secchi con un contenuto di umidità dal 12 al 20%. La caldaia funziona in regime non condensante ed è progettata per una temperatura della caldaia compresa tra 80 e 90 °C. L’uso, la pulizia, la manutenzione e la messa in servizio devono essere eseguiti secondo la documentazione del produttore.
Contenuto della fornitura
- Caldaia a gassificazione di legna Atmos DC30GSE
- Spazzola in acciaio con accessori
- Attizzatoio
- Rubinetto di carico
- Manuale di istruzioni e manutenzione
- Regolatore di tiraggio Honeywell FR 124
- Cenere
- Dispositivo per estrarre i dispositivi di frenata dal condotto dei fumi
