Panoramica del prodotto e campo di applicazione

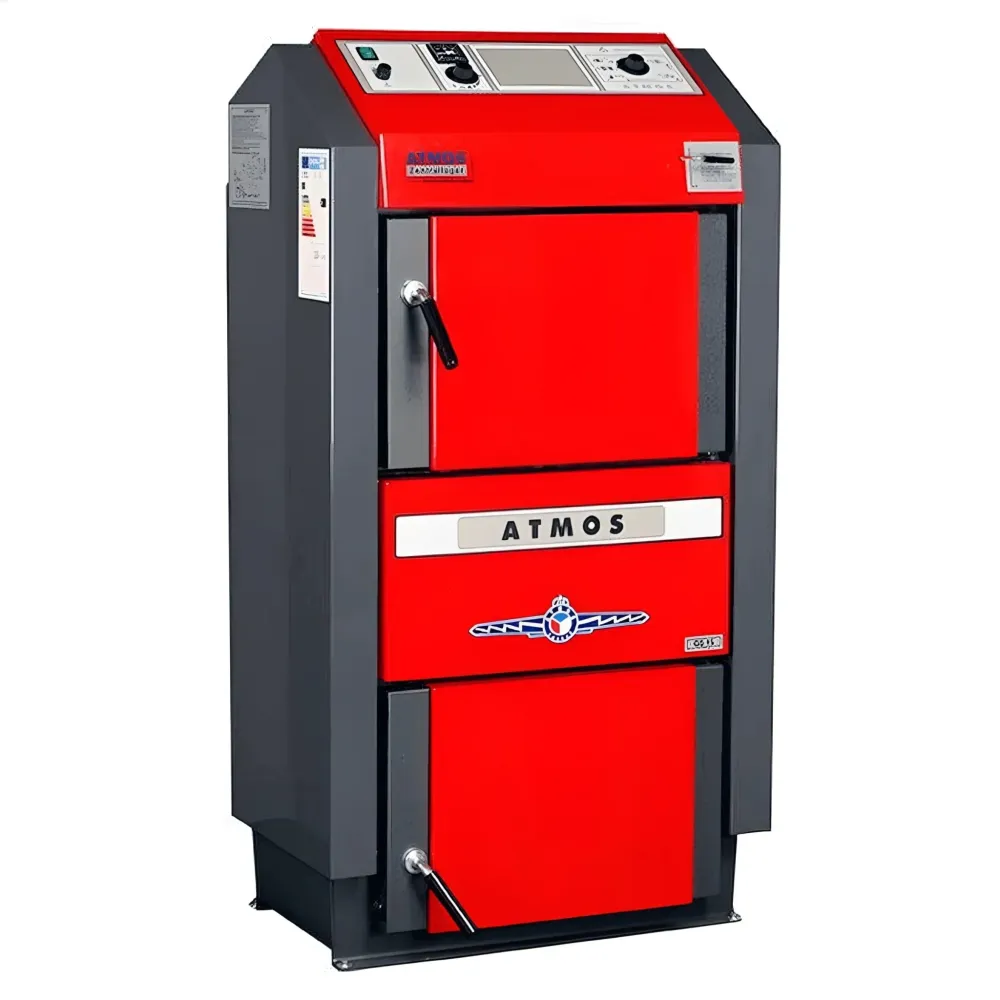

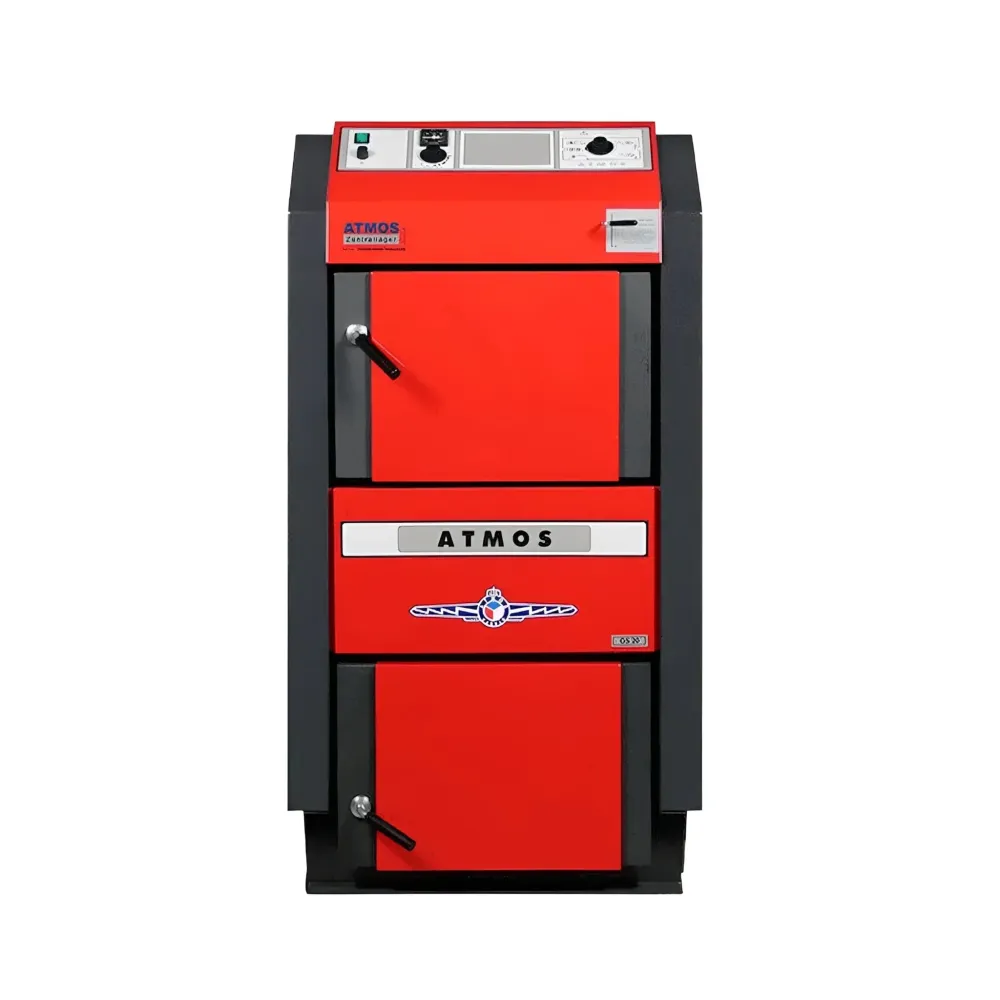

La caldaia a gassificazione del legno Atmos GS 20 è una caldaia ad acqua calda a caricamento manuale per ciocche di legna, progettata per il riscaldamento di case unifamiliari e strutture simili. L’apparecchio funziona secondo il principio della gassificazione del legno con ventilatore di aspirazione, garantendo una combustione stabile e un’erogazione di potenza controllata, tipica di questa tipologia costruttiva. Con una potenza nominale di 20 kW, il modello è adatto per impianti che richiedono una caldaia a legna classica con tecnologia chiara e robusta.
Tecnica e dotazione
La caldaia è progettata per la combustione di legna secca in ciocche. La combustione avviene secondo il principio della gassificazione a generatore con ventilatore di aspirazione. Il corpo caldaia è realizzato in lamiera d’acciaio, mentre la camera di post-combustione è dotata di elementi in ceramica. La dotazione include, tra l’altro, termostato caldaia, termostato fumi, termometro per l’acqua di mandata, interruttore principale e comando meccanico della valvola di accensione. È inoltre presente un circuito di raffreddamento per la protezione dal surriscaldamento.
Vantaggi nell’uso quotidiano
Nell’uso pratico, l’Atmos GS 20 offre una tecnologia caldaia robusta e chiara, senza inutili complessità. Il grande vano di carico consente l’utilizzo di ciocche di legna fino a 330 mm di lunghezza. Il principio della gassificazione del legno con aria primaria e secondaria preriscaldata favorisce una formazione uniforme della fiamma. Per l’utente sono inoltre rilevanti la chiara struttura di comando, la buona accessibilità per la pulizia e la regolazione elettromeccanica adattata al tipo di caldaia.
Integrazione nel sistema e compatibilità
L’Atmos GS 20 deve essere integrato in un sistema di riscaldamento correttamente progettato con accumulatore inerziale. Nella documentazione viene espressamente raccomandata l’installazione con accumulatore inerziale e Laddomat 22 o un adeguato sistema di aumento della temperatura di ritorno, per rispettare la temperatura minima di ritorno e garantire un funzionamento pulito. Per il circuito caldaia è necessario mantenere una temperatura di ritorno di almeno 65 °C, mentre la temperatura di mandata deve essere compresa tra 80 e 90 °C. Per potenze caldaia da 15 a 25 kW, per il collegamento con accumulatori inerziali sono indicate tubazioni in rame 28×1 mm o acciaio 25 mm.
Dati tecnici in sintesi
I seguenti dati tecnici per l’Atmos GS 20 sono chiaramente documentati nei materiali disponibili.
| Potenza nominale | 20 kW |
| Combustibile | Legna |
| Tecnologia di combustione | Gassificatore a legna |
| Rendimento | 91,4 % |
| Classe di efficienza energetica | A+ |
| Temperatura massima di mandata | 90 °C |
| Pressione massima di esercizio | 2,5 bar |
| Lunghezza ciocche di legna | 330 mm |
| Classe caldaia | 5 |
| Tiraggio richiesto | 20 Pa |
| Temperatura fumi | 134,7 °C |
| Attacco camino | 150/152 mm |
| Scambiatore di sicurezza | Sì |
| Accumulatore inerziale consigliato | Sì |
| Altezza | 1260 mm |
| Larghezza | 680 mm |
| Profondità | 845 mm |
| Tensione | 230 V |
| Frequenza | 50 Hz |
| Potenza assorbita | 50 W |
Montaggio
Il montaggio deve essere eseguito secondo le normative vigenti e sulla base di una corretta progettazione dell’impianto. La caldaia deve essere installata in un locale caldaia con sufficiente apporto di aria comburente; la documentazione indica per impianti da 15 a 75 kW un’apertura per l’aria comburente di almeno 350 cm². Per il GS 20 si consiglia una dimensione di fondazione di 700 x 600 mm. Il collegamento al camino deve essere eseguito a regola d’arte e l’attacco per i fumi deve essere il più possibile corto, ascendente e non più lungo di 1 m.
Avvertenze
Per il funzionamento è previsto esclusivamente l’uso di ciocche di legna secca o legna spaccata con un’umidità residua dal 12 al 20%. La legna fresca o troppo umida peggiora la combustione e può influenzare negativamente potenza, consumi e durata della caldaia e del camino. Durante l’accensione, il termostato fumi va impostato a 0 °C; in esercizio, l’impostazione deve essere portata nel normale campo di lavoro. Il termostato caldaia, secondo la documentazione, va impostato a circa 85-90 °C. Il funzionamento, il collegamento e i lavori elettrici devono essere eseguiti da personale qualificato.
Contenuto della confezione
- Caldaia a gassificazione del
